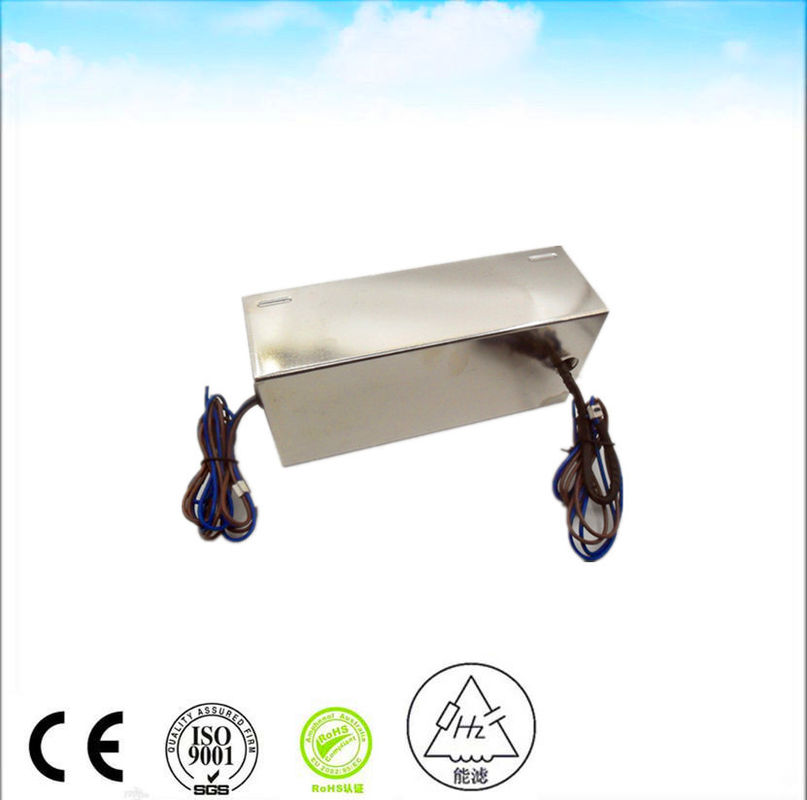

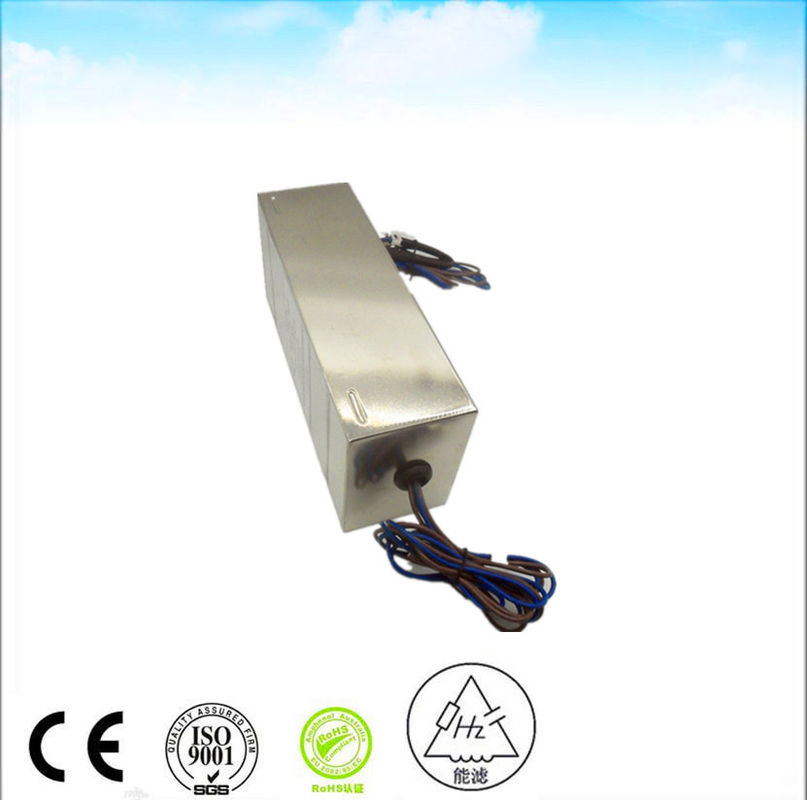

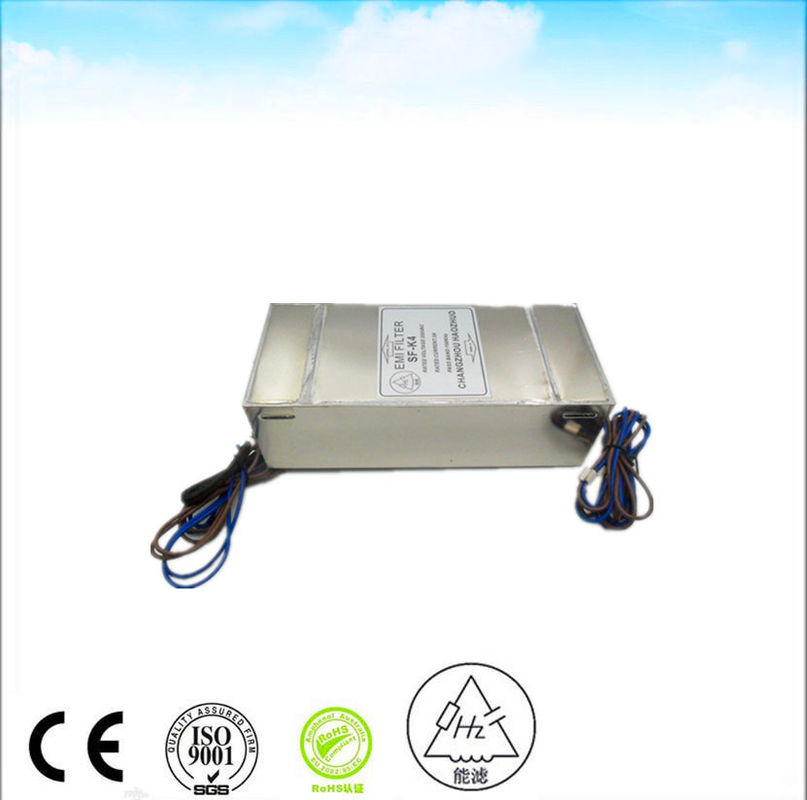

4 लाइनें 380V 440V Emc Emi सिग्नल Rfi सिग्नल कंडीशनिंग सिग्नल लाइन के लिए दमन फ़िल्टर उच्च गुणवत्ता rf सुरक्षा कक्ष emc एनेकोइक कक्ष
-
प्रमुखता देना
ईएमसी ईएमआई सिग्नल फिल्टर
,एसी पावर लाइन ईएमआई फिल्टर
,ईएमआई दमन फिल्टर
-
प्रकारईएमआई फ़िल्टर
-
स्थानांतरण समारोहकम उत्तीर्ण
-
पैकेज प्रकारथ्रूट होल
-
नाममात्र केंद्र आवृत्ति50/60हर्ट्ज़
-
3dB बैंडविड्थ4k
-
निविष्ट वस्तु का नुकसान100db
-
इनपुट प्रतिबाधा50ओम
-
स्टॉपबैंड क्षीणन70-100dB
-
रेटेड वोल्टेज250VDC
-
वर्तमान मूल्यांकित3ए 5ए 10ए
-
पंक्तियाँ संख्या4
-
आवेदनएयर कंडीशनर
-
परीक्षण वोल्टेजएलजी 1000VDC
-
इन्सुलेशन प्रतिरोध1000एम ओम @500 वीडीसी
-
परिरक्षण प्रभावी100dB @ 14K-10GHz
-
पत्तनचांगझौ शंघाई हांग्जो या अन्य
-
उत्पत्ति के प्लेसजिआंगसु, चीन
-
ब्रांड नामNenglv
-
प्रमाणनCE RoHS
-
मॉडल संख्याएस एफ-K4
-
न्यूनतम आदेश मात्रा>> = 1 सेट
-
मूल्य$120.00
-
पैकेजिंग विवरणएक गत्ते का डिब्बा में 8 पीसी एक गत्ते का डिब्बा का कुल वजन लगभग 18 किलो है
-
आपूर्ति की क्षमता10000 Piece/Pieces प्रति सप्ताह
4 लाइनें 380V 440V Emc Emi सिग्नल Rfi सिग्नल कंडीशनिंग सिग्नल लाइन के लिए दमन फ़िल्टर उच्च गुणवत्ता rf सुरक्षा कक्ष emc एनेकोइक कक्ष
4 पंक्तियाँ 3a एयर कंडीशनिंग सिग्नल लाइन के लिए ईएमआई सिग्नल फिल्टर
शोर को दबाने के लिए दो बुनियादी तरीकों का उपयोग किया जाता हैः फिल्टर और शील्ड। इनका एक दूसरे का समर्थन करने वाला संबंध है; हालांकि दोनों की आम तौर पर आवश्यकता होती है,या तो सरल किया जा सकता है अगर वहाँ कम शोर है. ढाल आम तौर पर धातु से बने होते हैं। चूंकि उन्हें पूरे इलेक्ट्रॉनिक उपकरण को कवर करना पड़ता है इसलिए वे बड़े होते हैं। इसका मतलब है कि वे डिवाइस की लागत और वजन में भी वृद्धि करते हैं।फिल्टर इलेक्ट्रॉनिक घटक हैं, और उनका कुशलतापूर्वक उपयोग करने से आप ढाल को सरल बना सकते हैं, और इलेक्ट्रॉनिक उपकरणों की लागत और वजन को कम करने में मदद कर सकते हैं।
इस अध्याय में फिल्टर के संचालन के सिद्धांतों का संक्षिप्त अवलोकन दिया गया है और फिल्टर का कुशल उपयोग करने के लिए ज्ञान का एक अच्छा आधार प्रदान करने के लिए एक विशिष्ट सर्किट विन्यास समझाया गया है।विद्युत चुम्बकीय शोर को समाप्त करने के लिए उपयोग किए जाने वाले फिल्टर सर्किट को आमतौर पर ईएमआई दमन फिल्टर कहा जाता है, लेकिन उन्हें यहाँ केवल "फिल्टर" कहा जाएगा।
| प्रकार | लक्ष्य शोर | शोर को अलग करने के लिए उपयोग की जाने वाली जानकारी | संकेत/शोर में अंतर | कार्यान्वयन विधि | प्रमुख अनुप्रयोग | |
|---|---|---|---|---|---|---|
| ईएमआई दमन फ़िल्टर | सामान्य रूप से रेडियो शोर | आवृत्ति वितरण में विचलन | संकेत | कम आवृत्ति | कम पास फ़िल्टर | सामान्य विद्युत सर्किट |
| शोर | उच्च आवृत्ति | |||||
| सामान्य मोड चोक कॉइल | सामान्य मोड शोर | ट्रांसमिशन मोड में अंतर | संकेत | सामान्य | युग्मन कॉइल | विद्युत आपूर्ति (AC/DC) अंतर संकेत |
| शोर | सामान्य | |||||
| झटका अवशोषक | उच्च वोल्टेज बढ़तें | वोल्टेज में अंतर | संकेत | कम वोल्टेज | गैर-रैखिक प्रतिरोध निर्वहन अंतर आदि। |
सामान्य रूप से इलेक्ट्रॉनिक उपकरण (अधिकता प्रवेश बिंदु) |
विनिर्देश
| नामित वोल्टेज | 250 वीडीसी | ||
| रेटेड करंट |
3A 5A 10A |
||
| पंक्ति संख्या | चार पंक्तियाँ | ||
| पास बैंड | 7k | ||
आयाम
हमारी कंपनी
हम एक पेशेवर और प्रसिद्ध ईएमआई फिल्टर निर्माता हैं।
हमारी तकनीकी टीम के पास ईएमआई फिल्टर डिजाइन करने में 10 से अधिक वर्षों का अनुभव है। हम यूएल वीडीई सीएसए सीई सीक्यूसी आदि सुरक्षा मानक को बहुत अच्छी तरह से जानते हैं।
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)हम ईएमआई की समस्या को तेजी से प्रभावी ढंग से और कम लागत में हल कर सकते हैं।
हमारे परीक्षण उपकरण: एलसीआर डिजिटल ब्रिज/वोल्टेज प्रूफ टेस्टर/इंसुलेशन रेसिस्टेंस टेस्टर/स्पेक्ट्रम एनालाइजर/इंडक्टर टेस्टर/स्टैंडर्ड सिग्नल स्रोत/शील्ड रूम/इंटरफेरेंस इंटेंसिटी टेस्टर आदि
हमारी तकनीकी टीम के पास ईएमआई फिल्टर डिजाइन करने में 10 से अधिक वर्षों का अनुभव है। हम यूएल वीडीई सीएसए सीई सीक्यूसी आदि सुरक्षा मानक को बहुत अच्छी तरह से जानते हैं।
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)हम ईएमआई की समस्या को तेजी से प्रभावी ढंग से और कम लागत में हल कर सकते हैं।
हमारे परीक्षण उपकरण: एलसीआर डिजिटल ब्रिज/वोल्टेज प्रूफ टेस्टर/इंसुलेशन रेसिस्टेंस टेस्टर/स्पेक्ट्रम एनालाइजर/इंडक्टर टेस्टर/स्टैंडर्ड सिग्नल स्रोत/शील्ड रूम/इंटरफेरेंस इंटेंसिटी टेस्टर आदि
प्रमाणपत्र
पैकिंग
कार्डबोर्ड और लकड़ी का मामला
