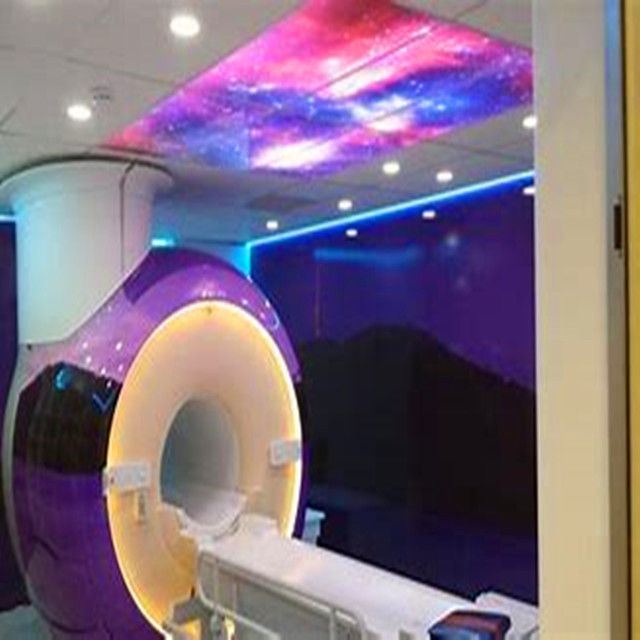

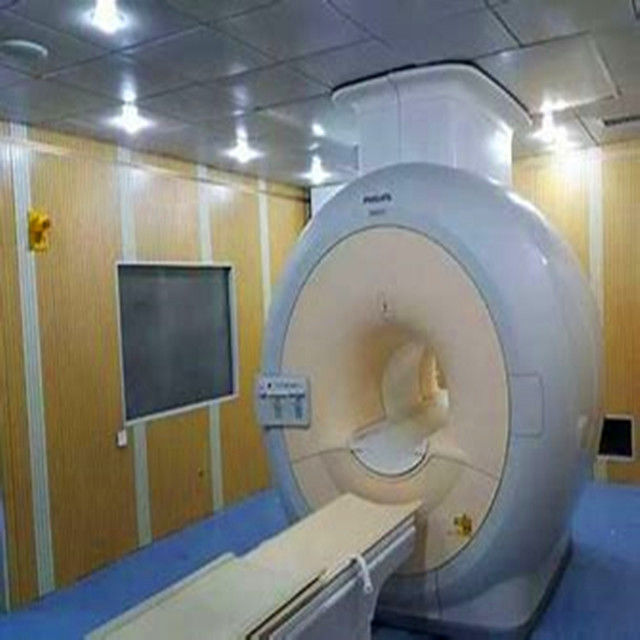

2.0T एमआरआई मशीन के लिए एमआरआई आरएफ केज
एमआरआई स्कैनिंग रूम उत्पाद विशेषताएं:
एमआरआई स्कैनिंग कक्ष विवरण:

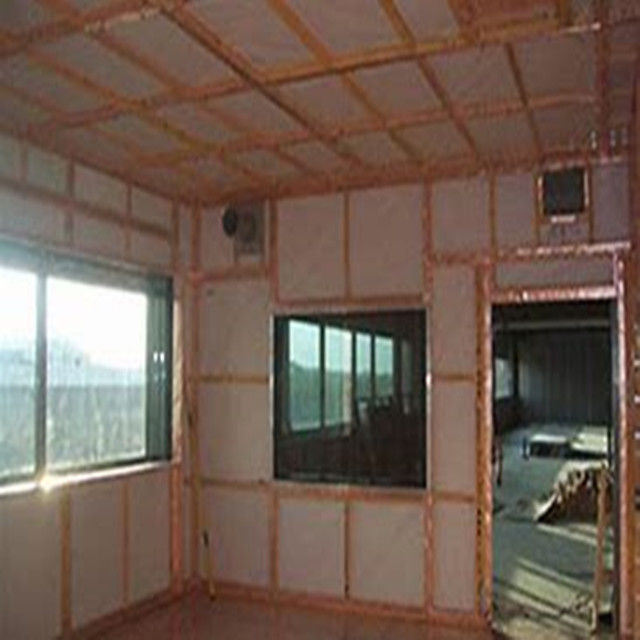

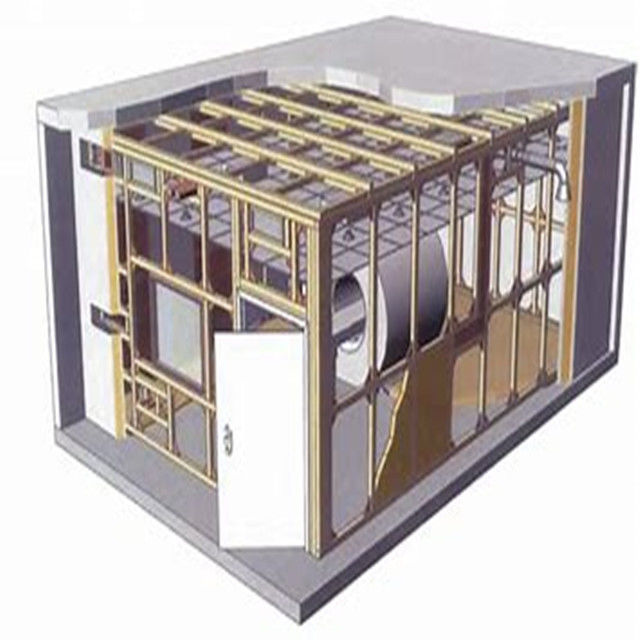

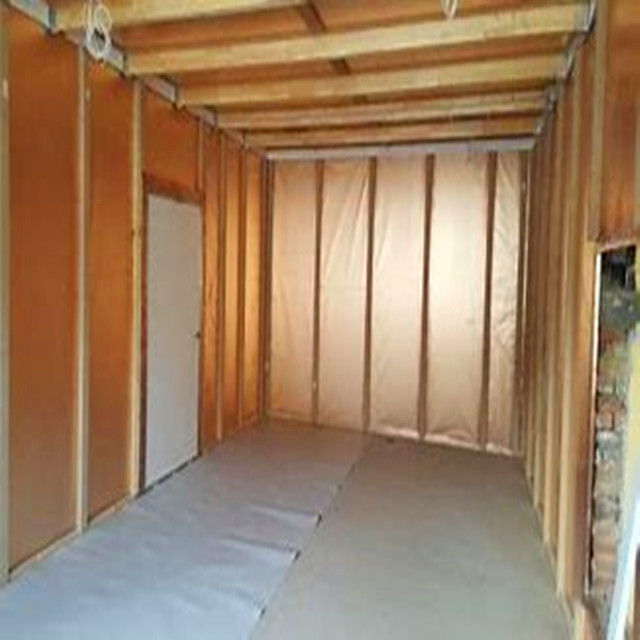

यह मॉड्यूलर फ्रेम निर्माण इलेक्ट्रोप्लेटेड तांबे से लपेटा गया है जो किसी भी डिजाइन मानदंड के अनुरूप हो सकता है।इंजीनियर्ड और बोल्टेड सिस्टम चौड़े 4.4 सेमी (1 3/4") सीम के साथ आरएफ अखंडता को बढ़ाता है जो अत्यधिक संपीड़ित होते हैं, एक निर्बाध ढाल सतह प्रदान करते हैं। आंतरिक फास्टनरों को डिजाइन द्वारा ढाल की सतह में प्रवेश करने की आवश्यकता नहीं होती है, जो दीर्घकालिक जीवन को बढ़ाती है ढाल का.
| उत्पाद की विशेषताएँ | ||||
| शील्डिंग पैनल मोल्डेड कोल्ड-रोल्ड स्टील प्लेटों से बने होते हैं।उन्हें CO2 सुरक्षा के साथ जोड़ा और वेल्ड किया जाता है, जो प्लेटों को विरूपण से रोक सकता है और स्टील प्लेटों के समतलन को सुनिश्चित कर सकता है। | ||||
| स्व-समर्थित फ़्रेम निर्माण अनुभाग सामग्रियों से बना है। | ||||
| परिरक्षण दरवाजा वैकल्पिक है: मानक इलेक्ट्रोमोटिव दरवाजा (इलेक्ट्रोमोटिव / मैनुअल विकल्प), पूर्ण-स्वचालित परिरक्षण दरवाजा (पासवर्ड के साथ प्रकाश-सक्रिय) स्लाइडिंग दरवाजा।दरवाजे की सतह पर सबशाइनिंग स्टेनलेस स्टील की सजावट है।दरवाजे का मानक आयाम है: 0.85×2(मीटर)। | ||||
| बड़े पैमाने पर हैंगिंग स्लाइडिंग शील्डिंग-डोर, इलेक्ट्रोमोटिव स्लाइडिंग पुश-इन डोर, इलेक्ट्रोमोटिव स्लाइडिंग गैसबैग डोर, ट्रैक के साथ रोटेटेड डोर। | ||||
| वेंटिलेटेड विंडो को सेलुलर वेव-गाइड प्रकार में आयाम: 300×300 (मिमी) के साथ डिज़ाइन किया गया है। | ||||
| पावर फिल्टर उच्च प्रदर्शन और कम रिसाव की स्थिति में है। | ||||
| टेलीफोन, एयर कंडीशनिंग, अग्निशमन उपकरण, ऑप्टिकल फाइबर और CAT5 केबल को अनुकूलित रूप से सुसज्जित किया जा सकता है। | ||||
| मानक उपकरण कक्ष की आवश्यकताओं के अनुसार परिरक्षण कक्ष में सजावट की व्यवस्था की जाएगी। | ||||
| परिरक्षण गुण (डीबी) | ||||
|
चुंबकीय क्षेत्र |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| समतल लहर | 50-103 मेगाहर्ट्ज | 120dB | ||
|
माइक्रोवेयर |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| आवेदन का दायरा | ||||
| ईएमसी परीक्षण | ||||
| आइटम 1 | मॉड्यूल पैनल प्रकार, 2 मिमी/3 मिमी गैल्वेनाइज्ड स्टील प्लेट | |||
| आइटम 2 | आरएफ परिरक्षण दरवाजा, खुला आकार: 1000 * 2000 मिमी या अनुकूलित आयाम |
|||
| आइटम 3 | पावर फिल्टर 16ए/32ए/50ए/63ए या अनुकूलित पैरामीटर |
|||
| आइटम 4 | हनीकॉम्ब वेंटिलेशन पैनल 300x300x25 मिमी 300x600x25 मिमी या अनुकूलित आयाम |
|||
| आइटम 5 | आरएफ पैनल 300*200मिमी, वेवगाइड Ø4सेमी / एल220सेमी x1 बीएनसी*2/एन*2/एसएमए*2 सहित या अनुकूलित आयाम |
|||
| आइटम 6 | ज़मीन विरोधी स्थैतिक फर्श या लेमिनेट फर्श या अनुकूलित सामग्री |
|||
| आइटम 7 | फ़ोम आरएफ अवशोषक फेराइट टाइल उच्च शक्ति अवशोषक |
|||
| आइटम 8 | बेरिलियम तांबे की उंगलियां | |||
| आइटम 9 | स्टील वेवगाइड | |||
| आइटम 10 | ईएमआई परिरक्षण गैसकेट | |||

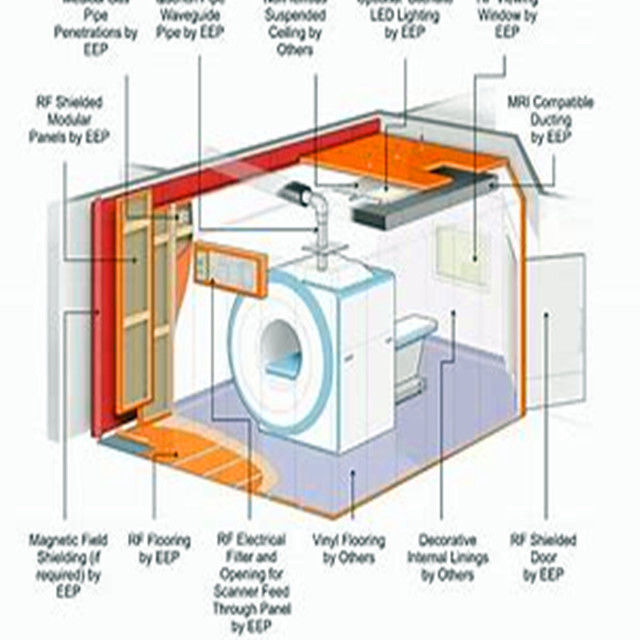

एमआरआई स्कैनिंग कक्ष सहायक उपकरण
|
सहायक उपकरण 1 |
एमआरआई दरवाजा 1.2x2.1M |
|
सहायक सामग्री 2 |
एमआरआई विंडो 0.8x1.2M |
|
सहायक सामग्री 3 |
ईएमआई फिल्टर 16ए/25ए/30ए |
|
सहायक सामग्री 4 |
पीतल का मधुकोश फ़िल्टर 300x300x25 मिमी 300x600x25 मिमी |
|
सहायक उपकरण 5 |
तांबे का पैनल तांबे की पन्नी 1380mmx0.105mm |
|
सहायक उपकरण 6 |
पीतल वेवगाइड |
|
सहायक सामग्री 7 |
तांबे का टेप 25 मिमी चौड़ाई 50M/रोल 50 मिमी चौड़ाई 50M/रोल |
|
सहायक सामग्री 8 |
तांबे की ऊन 2.5KGS/रोल |
|
सहायक उपकरण 9 |
बेरिलियम तांबे की उंगलियां |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
