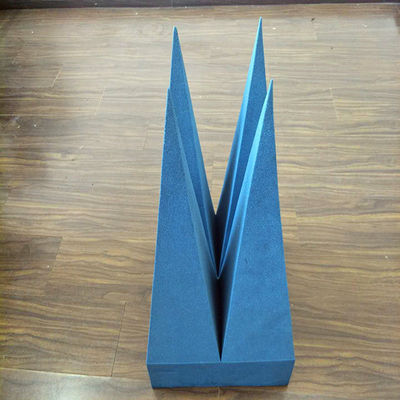

एनेकोइक चैम्बर के लिए आरएफ पिरामिड फोम अवशोषक
पिरामिड फोम अवशोषक का उपयोग आवृत्ति रेंज 100 मेगाहर्ट्ज से 40 गीगाहर्ट्ज के लिए किया जा सकता है।सबसे कम उपयोग योग्य आवृत्ति का निर्धारण करने वाला कारक फोम पिरामिड का भौतिक आकार है।पिरामिड का आयाम जितना बड़ा होगा, संचालन की आवृत्ति उतनी ही कम होगी।बड़े पिरामिडनुमा फोम का उपयोग करते समय एनीकोइक बाड़े के भीतर खपत होने वाली मात्रा के कारण।मूल्यवान स्थान खोए बिना एनीकोइक प्रदर्शन को 30 मेगाहर्ट्ज तक बढ़ाने के लिए फेराइट टाइलों को अक्सर छोटे पिरामिड फोम अवशोषक के साथ मढ़ा जाता है।कार्बन (और अग्निरोधी) से भरे पॉलीयुरेथेन फोम की आपूर्ति विभिन्न आयामों में की जा सकती है।
आरएफ फोम अवशोषक प्रकार
· रबर शीट माइक्रोमेव अवशोषक
· कार्बन आधारित फोम माइक्रोवेव अवशोषक
· हनीकॉम्ब और उच्च शक्ति माइक्रोवेव अवशोषक
· स्प्रे करने योग्य माइक्रोवेव अवशोषक
· कठोर और कास्टेबल माइक्रोवेव अवशोषक
प्रकार | आधार आकार | पिरामिड की संख्या | वज़न | कुल ऊंचाई | आधार ऊंचाई | पिरामिड ऊंचाई |
पिरामिड चौड़ाई |
एचजेड-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
एचजेड-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
एचजेड-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
एचजेड-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
एचजेड-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
एचजेड-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
एचजेड-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
एचजेड-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
एचजेड-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
हर्ट्ज-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
एचजेड-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
एचजेड-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
हर्ट्ज-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
प्रकार | ऊंचाई | परावर्तन | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
एचजेड-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
एचजेड-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
एचजेड-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
एचजेड-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
एचजेड-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
एचजेड-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
हर्ट्ज-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
एचजेड-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
एचजेड-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
हर्ट्ज-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
आरएफ फोम अवशोषक बुनियादी जानकारी
· आधार आकार: 500*500 मिमी, अनुकूलित स्वीकार्य
· मानक ऊंचाई: 30,50,100,150,200,300,400,500,700,800,1000 मिमी
आरएफ फोम अवशोषक सुविधाएँ
· एनेकोइक कक्षों के लिए पारंपरिक सामग्री
· विस्तृत आवृत्ति रेंज पर उत्कृष्ट अवशोषण
· लचीला
