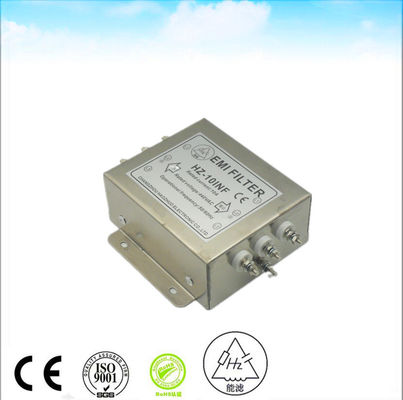

| MOQ: | >=1 टुकड़े |
| कीमत: | $50.00 |
| standard packaging: | एक गत्ते का डिब्बा में 10 पीसी सकल वजन लगभग 10 किलो है |
| Supply Capacity: | 100 टुकड़ा/टुकड़े प्रति सप्ताह |
फ़िल्टर की प्रभावशीलता को कैसे मापें
(1) सम्मिलन हानि
फ़िल्टर का शोर कम करने का प्रभाव सम्मिलन हानि द्वारा दर्शाया गया है। जैसा कि चित्र 3 में दिखाया गया है, एक फ़िल्टर को एक सर्किट में सम्मिलित किया गया था जो एक 50 ओम संकेत स्रोत को लोड के साथ जोड़ता है,और फिर लोड पक्ष पर वोल्टेज में परिवर्तन (बी से सी) मापा गयायह सामान्यतः डीबी में व्यक्त किया जाता है।
(2) डीबी
डीबी (डेसिबल) एक अनुपात व्यक्त करने के लिए उपयोग की जाने वाली इकाई है। जैसा कि तालिका 2 में दिखाया गया है, शोर को 1/10th तक कम करने की क्षमता 20dB के रूप में व्यक्त की जाती है, जबकि शोर को 1/100th तक कम करने की क्षमता 40dB के रूप में व्यक्त की जाती है।हर बार शोर 1/10 तक गिर जाता है, डीबी में 20 की वृद्धि होती है (इंजेक्शन हानि के लिए) ।
डीबी का प्रयोग करना बहुत सुविधाजनक है क्योंकि यह जोड़ के माध्यम से एक बड़े अनुपात को व्यक्त कर सकता है। माप शोर का परिणाम भी सामान्य रूप से डीबी में व्यक्त किया जाता है। उदाहरण के लिए,40dBμV एक वोल्टेज का प्रतिनिधित्व करता है जहां 1μV 0 dB है, और इसलिए इसका मतलब है 100μV.
(3) संख्याओं को ध्यान में रखना
जब शोर दोगुना होता है, तो डीबी में 6dB का परिवर्तन होता है। जब शोर दस गुना बढ़ता है, तो डीबी में 20dB का परिवर्तन होता है। इन दोनों संख्याओं का उपयोग बहुत बार किया जाता है, इसलिए उन्हें ध्यान में रखना उपयोगी हो सकता है।
ध्यान दें कि इन संख्याओं का उपयोग वोल्टेज का प्रतिनिधित्व करते समय किया जाता है।इसका कारण यह है कि शक्ति का संबंध वोल्टेज वर्ग के आनुपातिक है (P=V2/R).
(4) एस-पैरामीटर प्रतिस्थापन
जब एक फ़िल्टर को रैखिक सर्किट माना जा सकता है, तो सम्मिलन हानि को 50 ओम प्रणाली पर मापा गया S-पैरामीटर संचरण गुणांक (S21 या S12) के पूर्ण मूल्य द्वारा प्रतिस्थापित किया जा सकता है।यह है क्योंकि एक 50 ओम माप प्रणाली फिल्टर से पहले और बाद में जुड़ा हुआ हैजब भी संभव हो, हम सम्मिलन हानि के रूप में एस-पैरामीटर के साथ मापा मूल्य का उपयोग करते हैं।
| पैरामीटर | मूल्य |
| नामित वोल्टेज, आरएमएस | 110...250 वोल्ट |
| रेटेड करंट, आरएमएस | 3A |
| अस्थायी संकेत कमजोरी (सामान्य) | |
| अंतर मोड | 24dB |
| सामान्य मोड | 20dB |
| रिसाव वर्तमान | |
| मानक मॉडल | <3.5mA |
| चिकित्सा संस्करण | <0.5mA |
| शक्ति संकेत | एलईडी |
| आयाम (WxDxH) | 80mmx47mmx127mm |
| इनपुट / आउटपुट कॉन्फ़िगरेशन की एक श्रृंखला में उपलब्ध | |
|
|
