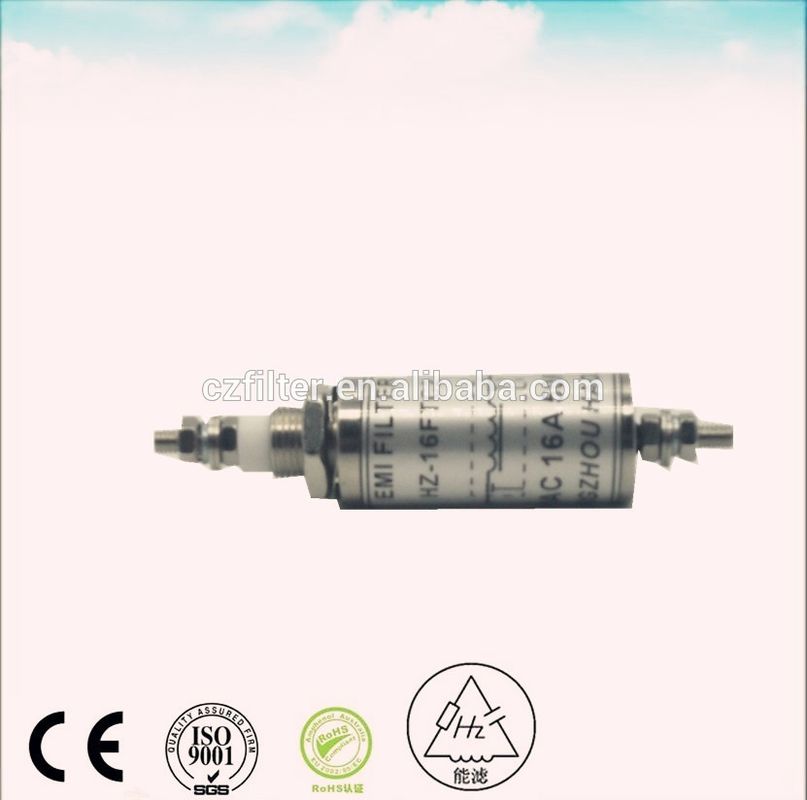

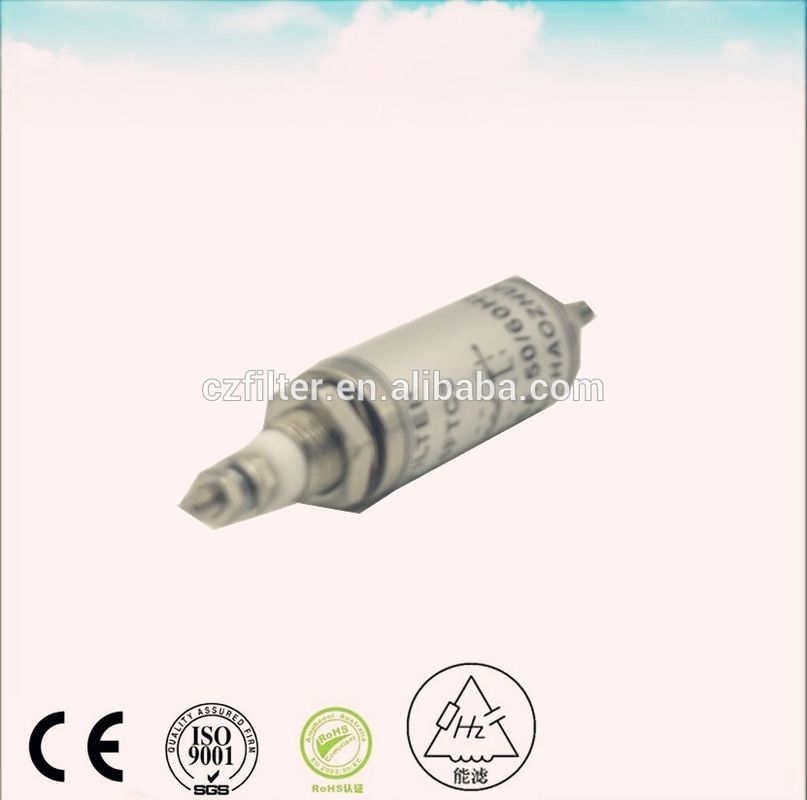

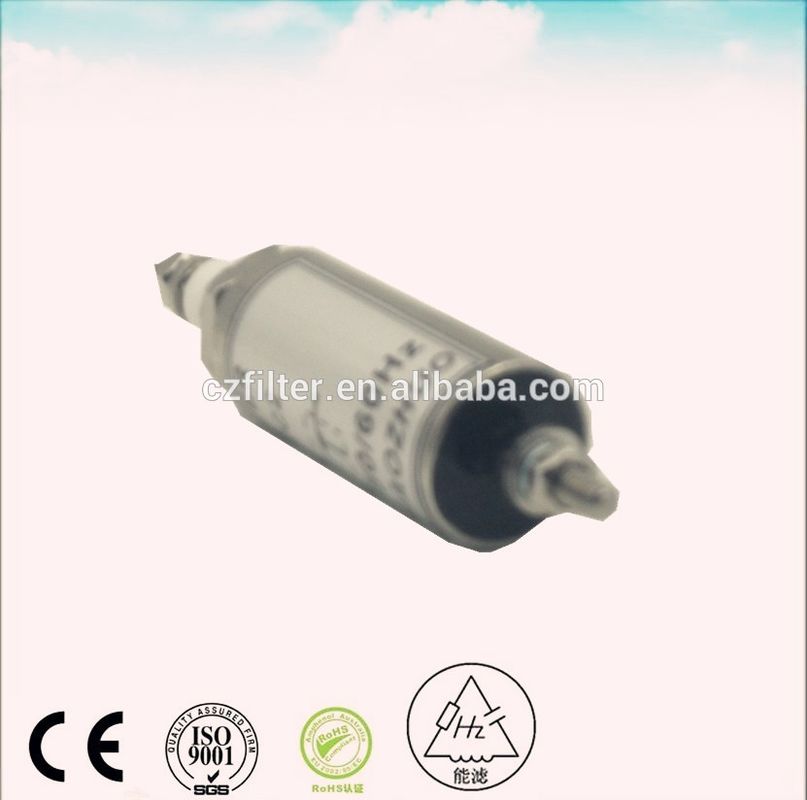

एनेकोइक चैम्बर के लिए 250VAC 16A फीडथ्रू ईएमआई फ़िल्टर
तकनीकी विनिर्देश
- रेटेड वोल्टेज: 250VAC/600VDC
- रेटेड करंट: 1A-300A
- ऑपरेटिंग आवृत्ति: 50/60 हर्ट्ज
- तापमान सीमा: 40/085/56
|
प्रोडक्ट का नाम
|
ईएमआई फ़िल्टर
|
|
कार्यशील वर्तमान
|
16ए
|
|
रेटेड वोल्टेज
|
115/250V एसी
|
|
विद्युत लाइन आवृत्ति
|
50/60 हर्ट्ज
|
|
शुद्ध वजन/पीसी
|
197.5 ग्राम/पीसी
|
|
संचालन तापमान
|
-25~85℃
|
|
दाब परीक्षण
|
लाइन टू ग्राउंड: 2250V DC
|
|
लाइन से लाइन: 1450V डीसी
|
|
|
अधिकतम रिसाव धारा (ईथ)
|
लाइन टू ग्राउंड: 115V AC 60HZ 0.25mA
|
|
लाइन टू ग्राउंड: 250V AC 50HZ 0.45mA
|
|
|
डिज़ाइन संदर्भ मानक
|
CSA222NO.1986,IEC/EN 60939
|
उत्पाद की विशेषताएँ
- एसी फीडथ्रू फ़िल्टर कुछ दसियों किलोहर्ट्ज़ से गीगाहर्ट्ज़ क्षेत्र तक आवृत्तियों के बोर्ड बैंड में उच्च प्रविष्टि हानि प्रदान करता है।
- स्तंभकार/बेलनाकार/बेलनाकार केस, छोटा आकार, स्थापित करने में आसान
- उच्च विश्वसनीयता, KHz से 10GHz तक बहुत व्यापक ऑपरेटिंग आवृत्ति रेंज
- बल्कहेड माउंटिंग के माध्यम से
सी और पीआई-प्रकार सर्किट, 250VAC का रेटेड वोल्टेज, 300 एम्पीयर का अधिकतम ऑपरेटिंग करंट।
- कस्टम डिज़ाइन स्वीकार्य
विशेषता:
1).RoHS, पहुंच, CE अनुमोदित!
2).आरएफ घटकों में व्यापक रूप से उपलब्ध!
3).कस्टम डिज़ाइन उपलब्ध है!
4).प्रमाणन: ISO9001:2008, ISO14001:2004, ISO18001:2007
| फ़िल्टर | रेटेड करंट(ए) | रेटेड वोल्टेज (वी) | रिसाव धारा(एमए) | धारिता(μF) | परीक्षण वोल्टेज1 मिनट (वीडीसी) |
| 16-एम4 | 16 | 250 | 4.14 | 2*0.022 | 2250 |
| 63-एम6 | 63 | 250 | 88.5 | 2*0.47 | 2250 |
| 100-एम8 | 100 | 250 | 564 | 2*3.0 | 2120 |
| 100-एम8 | 100 | 250 | 564 | 2*3.0 | 2200 |
| 250-एम12 | 250 | 250 | 157 | 2*1.0 | 2250 |
| 30-एम5 | 30 | 600 | - | 2*0.018 | 2500 |
| 50-एम6 | 50 | 200 | - | 0.22 | 720 |
| 65-एम6 | 65 | 200 | - | 2*4.7 | 1000 |
| 62-एम6 | 65 | 250 | - | 2*0.25 |
2250
|
उत्पाद वर्णन
Ø विवरण:
n फीडथ्रू कैपेसिटर आवृत्तियों के एक व्यापक बैंड में उच्च प्रविष्टि हानि प्रदान करते हैं
GHz क्षेत्र तक कुछ दसियों kHz
n बहुत कम आंतरिक श्रृंखला अधिष्ठापन
n बहुत उच्च स्व-गुंजयमान आवृत्ति
n स्व-उपचार ढांकता हुआ
n उच्च गुणवत्ता और विश्वसनीयता
n एंटी-ट्विस्ट सुरक्षा
n थ्रू-ब्यूकहेड माउंटिंग
n अनुरोध पर कस्टम-विशिष्ट या दोहरे संस्करण
विद्युत फ़ीडथ्रू लो पास पावर लाइन फ़िल्टर
Øविशिष्ट अनुप्रयोग:
n 250VAC विद्युत लाइनों के लिए AC विद्युत लाइन फ़िल्टर
n 48VDC बैटरी पावर के लिए DC पावर लाइन फ़िल्टर
n सिस्टम और सूचना सुरक्षा बढ़ाना
एन बिजली की आपूर्ति
n स्विचिंग और सेलुलर उपकरण
n कंप्यूटर सर्वर
n यूपीएस बिजली की आपूर्ति
n चिकित्सा उपकरण
n परिरक्षित कमरे
