अधिकांश इलेक्ट्रिक और इलेक्ट्रॉनिक उपकरण- जैसे मोटर, बिजली की आपूर्ति, और माइक्रोप्रोसेसर- कुछ हद तक उच्च आवृत्ति विद्युत चुम्बकीय शोर उत्पन्न करते हैं।हालांकि एक सामान्य मुद्दा, उत्पन्न शोर समस्याग्रस्त साबित हो सकता है, विशेष रूप से महत्वपूर्ण संचालन में, क्योंकि यह सिग्नल और पावर ट्रांसमिशन की गुणवत्ता को कम करता है।
इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (ईएमआई) फिल्टर एक समाधान उद्योग के पेशेवर हैं जो बिजली और सिग्नल लाइनों पर विद्युत चुम्बकीय शोर के प्रभाव को कम करने के लिए नियोजित करते हैं।अपने विद्युत और इलेक्ट्रॉनिक उपकरणों में उपकरणों का उपयोग करके, वे लाइन को रद्द या ग्राउंड करके पुनर्निर्देशित करके और शोर को कम करके सिस्टम के प्रदर्शन को बढ़ाते हैं।

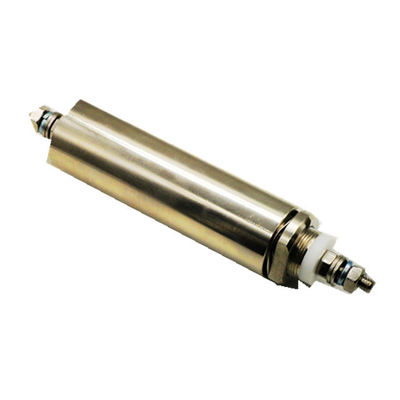

तकनीकी विनिर्देश
- रेटेड वोल्टेज: 250VAC / 600VDC
- रेटेड वर्तमान: 1A-300A
- ऑपरेटिंग आवृत्ति: 50/60 हर्ट्ज
- तापमान सीमा: 40/085/56
कस्टम ईएमआई फिल्टर
हमारी टीम पूरी तरह से समझती है कि एक ऑफ-द-शेल्फ समाधान हर ग्राहक के लिए सही नहीं हो सकता है।सौभाग्य से, इलेक्ट्रोमैग्नेटिक इंटरफेरेंस फिल्ट्रेशन के विशेषज्ञ के रूप में, हमारे पास अनूठी जरूरतों को पूरा करने के लिए कस्टम ईएमआई फिल्टर डिजाइन और निर्माण करने का ज्ञान और कौशल है।
हम पूर्ण-सेवा कस्टम समाधान प्रदान करते हैं, परियोजना अवधारणा से लेकर परियोजना पूर्ण होने तक ग्राहक सहायता प्रदान करते हैं।हमारी सेवाओं में फ़िल्टर सर्किट का डिज़ाइन और विश्लेषण, पैकेजिंग का डिज़ाइन और लेआउट, प्रोटोटाइप और परीक्षण शामिल हैं, जिनमें से सभी को सर्वोत्तम संभव कीमत पर उच्चतम गुणवत्ता प्रदान करने के लिए अनुकूलित किया गया है।हम 0 से 400 वीडीसी और 0 से 480 वीएसी के बीच वोल्टेज रेटिंग के साथ कस्टम फ़िल्टर डिज़ाइन, 0 से 400 ए के बीच वर्तमान रेटिंग और 400 हर्ट्ज तक आवृत्तियों को समायोजित करते हैं।अनुरोध पर उच्च श्रेणी भी उपलब्ध हैं।
ईएमआई फिल्टर कैसे काम करते हैं?
ईएमआई फिल्टर बिजली और इलेक्ट्रॉनिक उपकरणों में अलग या एकीकृत उपकरणों के रूप में मौजूद हैं।सरल शब्दों में, ऐसे उपकरणों के भीतर, वे अवांछित-आम तौर पर उच्च-आवृत्ति-वर्तमान के लिए कम-पास फिल्टर के रूप में कार्य करते हैं।वे निष्क्रिय विद्युत घटकों से मिलकर बने होते हैं - जिसमें इंडक्टर्स और कैपेसिटर शामिल होते हैं - जो एक साथ इकट्ठे होने पर एक पूर्ण एलसी सर्किट बनाते हैं।प्रारंभ करनेवाला घटक कम-आवृत्ति और डीसी धाराओं को निर्जन से गुजरने की अनुमति देता है और उच्च-आवृत्ति वर्तमान (यानी, शोर) को अवरुद्ध करता है।एक बार अवरुद्ध हो जाने पर, संधारित्र घटक द्वारा प्रदान किया गया कम प्रतिबाधा पथ शोर को बिजली की आपूर्ति या एक ग्राउंडेड कनेक्शन में वापस निर्देशित करता है।
चूंकि ईएमआई फिल्टर केवल आयोजित हस्तक्षेप को हटाने में सक्षम हैं, इसलिए उपकरणों को अक्सर हवा के माध्यम से यात्रा करने वाले विकिरणित शोर को अवरुद्ध करने के लिए परिरक्षण और इन्सुलेशन घटकों के साथ जोड़ा जाता है।विकिरणित हस्तक्षेप विशेष रूप से एक चिंता का विषय है जब फिल्टर और हस्तक्षेप स्रोत के बीच कंडक्टर की एक महत्वपूर्ण लंबाई होती है।यदि फ़िल्टर और शोर स्रोत के बीच केवल एक छोटी लंबाई के तार हैं, तो केवल EMI फ़िल्टर ही पर्याप्त हो सकता है।
