| MOQ: | >> = 1 सेट |
| कीमत: | $15,000.00 |
| Supply Capacity: | 1 सेट/सेट प्रति माह |

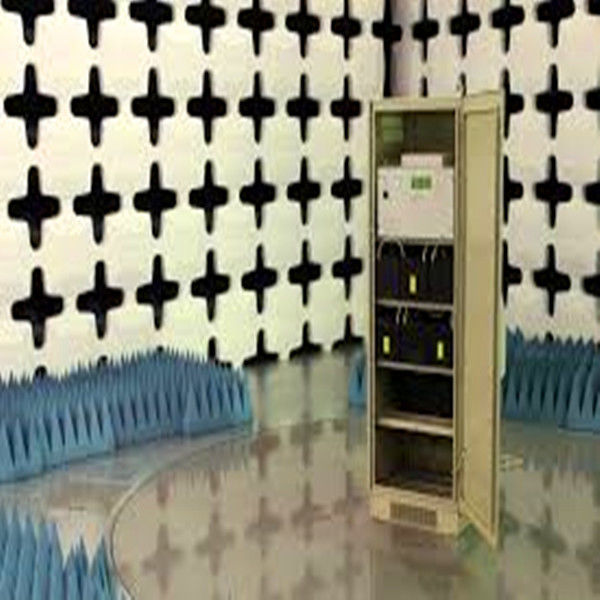

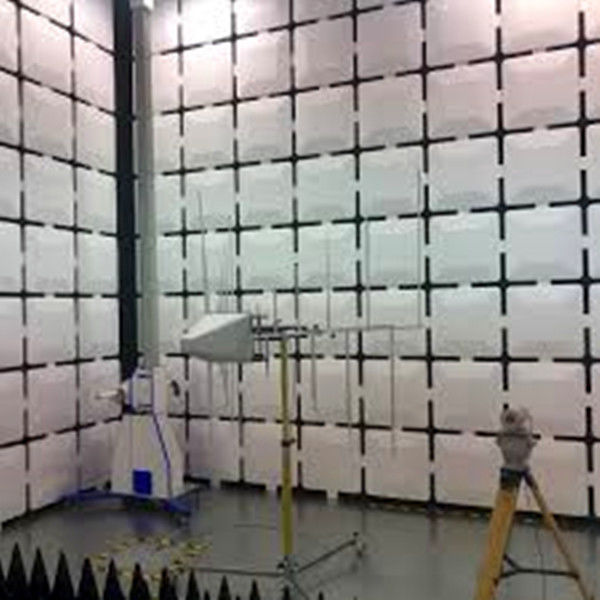

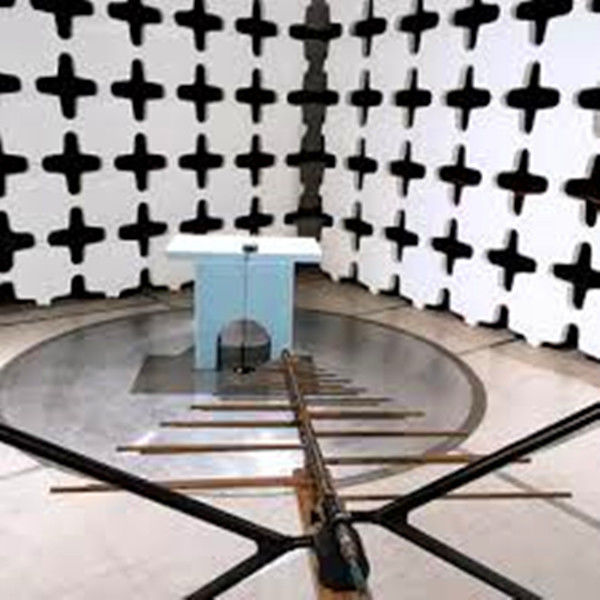

आरएफ अवशोषक के साथ एंटीना परीक्षण अनइकोइक कक्ष
आरएफ आश्रित कमरा
आरएफ-बचत कक्ष एक अर्ध-अनेकोइक कक्ष के लिए आधार बनाता है। यह एक लगभग आरएफ-अप्रवाहनीय धातु बॉक्स है,जो विद्युत और चुंबकीय क्षेत्र की परिरक्षण प्रभावशीलता प्रदान करता है, जो एक विस्तृत आवृत्ति रेंज पर 100 डीबी तक हैयह उत्सर्जन परीक्षण के लिए अच्छा है क्योंकि बाहरी दुनिया से कोई संकेत या परिवेश का शोर इसमें प्रवेश नहीं कर सकता है, जिससे केवल ईयूटी द्वारा उत्पन्न उत्सर्जन को मापना बहुत आसान हो जाता है।यह प्रतिरक्षा परीक्षण के लिए भी अच्छा है क्योंकि संलग्नक के अंदर उत्पन्न कोई संकेत बाहर की दुनिया में भाग नहीं सकता है, जिससे आसपास स्थित उपकरण या कर्मियों में हानिकारक हस्तक्षेप हो सकता है।
ध्यान रखें कि अर्ध-अनाचोक कक्षों के लिए विभिन्न प्रकार की परिरक्षण सामग्री और विन्यास हैं और उनमें से प्रत्येक के पास अलग-अलग परिरक्षण प्रदर्शन स्तर हैं।यदि आपके आवेदन के लिए अधिकतम परिरक्षण प्रभावकारिता की आवश्यकता है, तो आप पर विचार कर सकते हैं एक परिरक्षण सामग्री है कि दो बार विद्युत पृथक है। यह परिरक्षण धातु की दो परतें (एक आंतरिक सतह पर और एक बाहरी सतह पर) है,आम तौर पर केवल कक्ष के मुख्य ग्राउंडिंग बिंदु पर जुड़ा हुआ. If anything needs to be mounted to either the inside or outside of the chamber then the mounting screws selected should be keep short enough to penetrate just the first shielding layer and not go through the second.
अनैकोइक कक्ष
|
अनिकोइक कक्ष विवरण हम अर्ध-ईएमसी कक्ष और पूर्ण ईएमसी कक्ष ईएमसी परीक्षण के लिए प्रदान करते हैं।

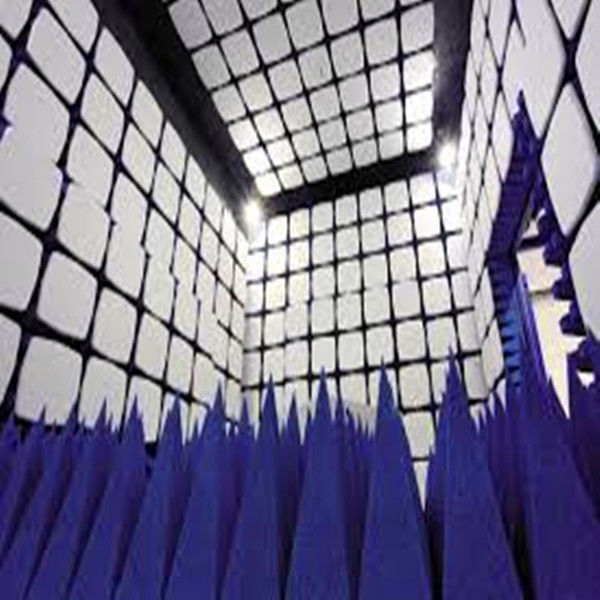

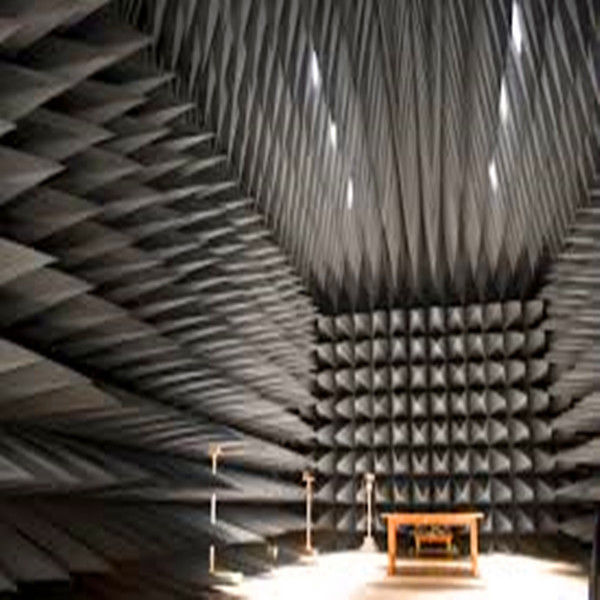

एक अनैकोइक कक्ष में आम तौर पर एक आरएफ आश्रित कक्ष होता है जो आंशिक रूप से या पूरी तरह से आरएफ अवशोषक सामग्री के साथ अस्तरित होता है। इसका उपयोग कई प्रकार के परीक्षण और माप करने के लिए किया जाता है।
हमारे कक्ष आमतौर पर मॉड्यूलर परिरक्षण प्रणाली से निर्मित होते हैं।
EMC anechoic test chambers are used by industry to perform radiated emissions and radiated immunity testing of electrical/electronic equipment to various International specifications such as EN 50147 part 2 / ANSI C63.4 / EN55022 / EN61000-4-3 और विभिन्न CISPR दस्तावेज।
कक्षों को एमआईएल और एवियोनिक्स विनिर्देशों जैसे एमआईएल एसटीडी 4612 ई, डीओ 160 और डीईएफ एसटीडी 59-41 के अनुसार परीक्षण के लिए ईएमसी परीक्षण के लिए भी डिज़ाइन किया गया है।
हम एनेकोइक कक्षों की एक पूरी श्रृंखला प्रदान करते हैं, जिनमें शामिल हैंः
|
प्रकार हम आरएफ अवशोषक के साथ एनेकोइक कक्ष कमरे के लिए प्रदान की
- कॉम्पैक्ट कक्ष
- 3 मीटर कक्ष
- 5 मीटर कक्ष
- 10 मीटर कक्ष
- मुक्त अंतरिक्ष कक्ष
- MIL-STD कक्ष
- अनुकूलित एनेकोइक कक्ष स्वीकार्य है
आरएफ अवशोषक के साथ एनेकोइक कक्ष कक्ष के लिए परिरक्षण प्रदर्शन
| चुंबकीय क्षेत्र | 14kHz | 75dB |
| 100KHz | 100dB | |
| 200 किलोहर्ट्ज | 110dB | |
| विमान तरंग | 50-103MHz | 120dB |
| माइक्रोवेयर | 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
| 20-40GHz | 80dB |
