| MOQ: | >> = 1 सेट |
| कीमत: | $10,000.00 |
| standard packaging: | लकड़ी का बक्सा |
| Supply Capacity: | 1 सेट/सेट प्रति माह |

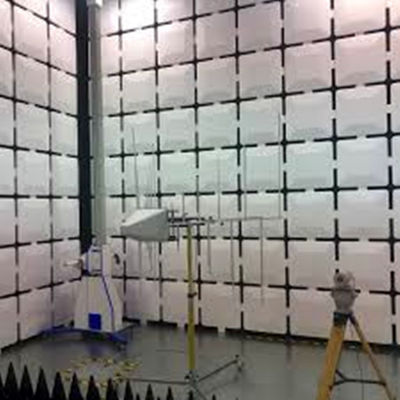

40GHz तक उच्च प्रदर्शन ईएमसी परीक्षण कक्ष
अनुरोध पर, आरएफ परिरक्षित कमरों को प्लास्टरबोर्ड की दीवारों और एक निलंबित छत से सुसज्जित किया जा सकता है।शील्ड रूम के फर्श का निर्माण दरवाजे की दहलीज पर विनाइल टॉपिंग फ्लश के साथ लकड़ी का उपयोग करके किया जा सकता है।एक नियंत्रण कक्ष या डेटा सेंटर में, आसान केबल रूटिंग को सक्षम करने के लिए फर्श को एक ऊंचे कंप्यूटर फर्श के रूप में बनाया जा सकता है।ऊंचे कंप्यूटर फर्श का निर्माण मानक एंटी-स्टैटिक फर्श टाइल्स का उपयोग करके समायोज्य पेडस्टल पर किया गया है ताकि न्यूनतम औसत फर्श भार 500 किलोग्राम / मी 2 का सामना किया जा सके।जब कक्ष फर्श के गड्ढे के अंदर बनाया जाता है तो एक ऊंचा कंप्यूटर फर्श सिस्टम नियंत्रण या एम्पलीफायर कक्ष में एक फ्लश और थ्रेसहोल्ड-कम प्रवेश प्रदान करता है।
एक परिरक्षित कमरा कब आवश्यक है?
· यदि आपकी प्रयोगशाला एक व्यापक स्पेक्ट्रम उत्सर्जक (यानी उपकरण जो 400 हर्ट्ज के तहत कई आवृत्तियों को प्रसारित करता है), रेडियो टावर, मोबाइल फोन ट्रांसमीटर या अन्य बड़े क्षेत्र जनरेटर के पास है, तो आपको एक संरक्षित कमरे पर विचार करना चाहिए।
· यदि आपका शोध गामा बैंड में है और आप मुख्य बिजली शोर को दूर करने के लिए 60/50 हर्ट्ज नॉच फिल्टर का उपयोग नहीं करना चाहते हैं, तो आप एक संरक्षित कमरे पर विचार कर सकते हैं।हम मुख्य बिजली के शोर को कम करने के लिए पहले उपरोक्त कदम उठाने की सलाह देते हैं।यदि वह आपकी आवश्यकताओं के लिए पर्याप्त नहीं है, तो एक संरक्षित कमरा मदद कर सकता है।
| उत्पाद की विशेषताएँ | ||||
| शील्डिंग पैनल मोल्डेड कोल्ड-रोल्ड स्टील प्लेटों से बने होते हैं।उन्हें CO2 सुरक्षा के साथ जोड़ा और वेल्ड किया जाता है, जो प्लेटों को विरूपण से रोक सकता है और स्टील प्लेटों के समतलन को सुनिश्चित कर सकता है। | ||||
| स्व-समर्थित फ़्रेम निर्माण अनुभाग सामग्रियों से बना है। | ||||
| परिरक्षण दरवाजा वैकल्पिक है: मानक इलेक्ट्रोमोटिव दरवाजा (इलेक्ट्रोमोटिव / मैनुअल विकल्प), पूर्ण-स्वचालित परिरक्षण दरवाजा (पासवर्ड के साथ प्रकाश-सक्रिय) स्लाइडिंग दरवाजा।दरवाजे की सतह पर सबशाइनिंग स्टेनलेस स्टील की सजावट है।दरवाजे का मानक आयाम है: 0.85×2(मीटर)। | ||||
| बड़े पैमाने पर हैंगिंग स्लाइडिंग शील्डिंग-डोर, इलेक्ट्रोमोटिव स्लाइडिंग पुश-इन डोर, इलेक्ट्रोमोटिव स्लाइडिंग गैसबैग डोर, ट्रैक के साथ रोटेटेड डोर। | ||||
| वेंटिलेटेड विंडो को सेलुलर वेव-गाइड प्रकार में आयाम: 300×300 (मिमी) के साथ डिज़ाइन किया गया है। | ||||
| पावर फिल्टर उच्च प्रदर्शन और कम रिसाव की स्थिति में है। | ||||
| टेलीफोन, एयर कंडीशनिंग, अग्निशमन उपकरण, ऑप्टिकल फाइबर और CAT5 केबल को अनुकूलित रूप से सुसज्जित किया जा सकता है। | ||||
| मानक उपकरण कक्ष की आवश्यकताओं के अनुसार परिरक्षण कक्ष में सजावट की व्यवस्था की जाएगी। | ||||
| परिरक्षण गुण (डीबी) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| समतल लहर | 50-103 मेगाहर्ट्ज | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| आवेदन का दायरा | ||||
| ईएमसी परीक्षण | ||||
| आइटम 1 | मॉड्यूल पैनल प्रकार, 2 मिमी/3 मिमी गैल्वेनाइज्ड स्टील प्लेट | |||
| आइटम 2 | आरएफ परिरक्षण दरवाजा, खुला आकार: 1000 * 2000 मिमी या अनुकूलित आयाम | |||
| आइटम 3 | पावर फिल्टर 16ए/32ए/50ए/63ए या अनुकूलित पैरामीटर | |||
| आइटम 4 | हनीकॉम्ब वेंटिलेशन पैनल 300x300x25 मिमी 300x600x25 मिमी या अनुकूलित आयाम | |||
| आइटम 5 | आरएफ पैनल 300*200मिमी, वेवगाइड Ø4सेमी / एल220सेमी x1 बीएनसी*2/एन*2/एसएमए*2 सहित या अनुकूलित आयाम | |||
| आइटम 6 | ज़मीन विरोधी स्थैतिक फर्श या लेमिनेट फर्श या अनुकूलित सामग्री | |||
| आइटम 7 | फ़ोम आरएफ अवशोषक फेराइट टाइल उच्च शक्ति अवशोषक | |||
| आइटम 8 | बेरिलियम तांबे की उंगलियां | |||
| आइटम 9 | स्टील वेवगाइड | |||
| आइटम 10 | ईएमआई परिरक्षण गैसकेट | |||
| आरएफ एनेकोइक चैम्बर परिरक्षण गुण (डीबी) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| समतल लहर | 50-103 मेगाहर्ट्ज | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
वीडियो
|
|
