| MOQ: | >> = 1 सेट |
| कीमत: | $15,000.00 |
| Supply Capacity: | 1 सेट/सेट प्रति माह |
1MHz से 3GHz 110dB EMC एनीकोइक चैम्बर से मिलते हैं
शब्द "एनेकोइक" का अर्थ है गैर-प्रतिबिंबित, गैर-प्रतिध्वनि और प्रतिध्वनि-मुक्त। शब्द "सेमी" दर्शाता है कि चैम्बर का एक हिस्सा परावर्तक है, आमतौर पर चैम्बर के फर्श पर स्थित शीट मेटल ग्राउंड रेफरेंस प्लेन। फर्श को परावर्तक रखा जाता है और अवशोषक के साथ लोड नहीं किया जाता है क्योंकि यह वास्तविक दुनिया को मुक्त अंतरिक्ष वातावरण के अधिक करीब से दोहराता है और क्योंकि परीक्षण के तहत उपकरण (ईयूटी) से निकलने वाली आरएफ ऊर्जा पूरी तरह से प्रतिबिंबित होती है तो विकिरणित उत्सर्जन माप अधिक दोहराए जाने योग्य और सटीक होते हैं। इसके विपरीत, फोम अवशोषक सामग्री से गुजरने वाले प्रतिबिंब उस पर पड़ने वाले आरएफ क्षेत्र की घटना के कोण के आधार पर अलग-अलग (कभी-कभी बिल्कुल भी नहीं) क्षीण होते हैं।

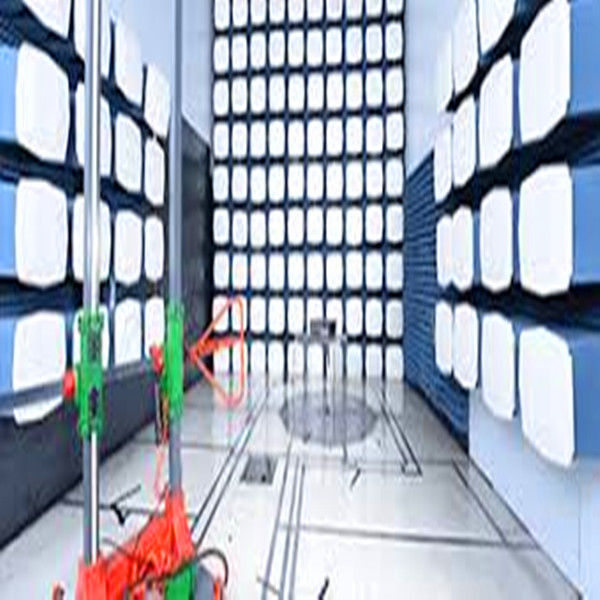

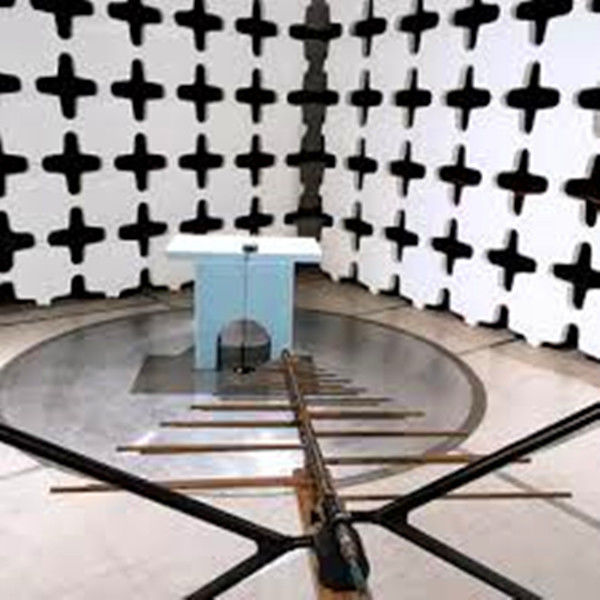

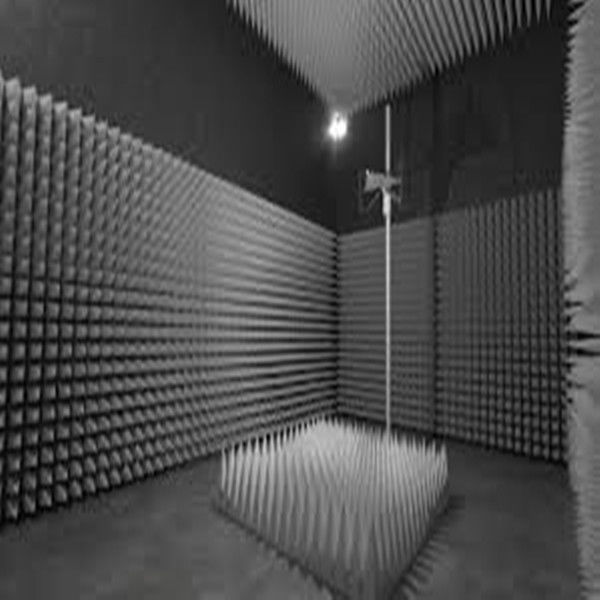

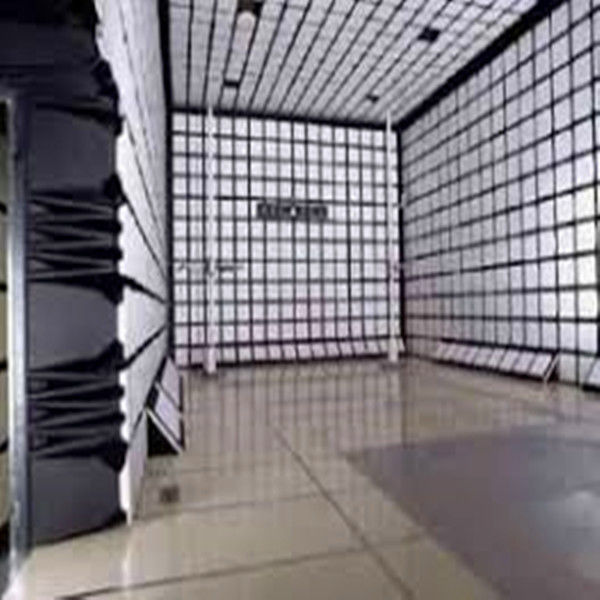

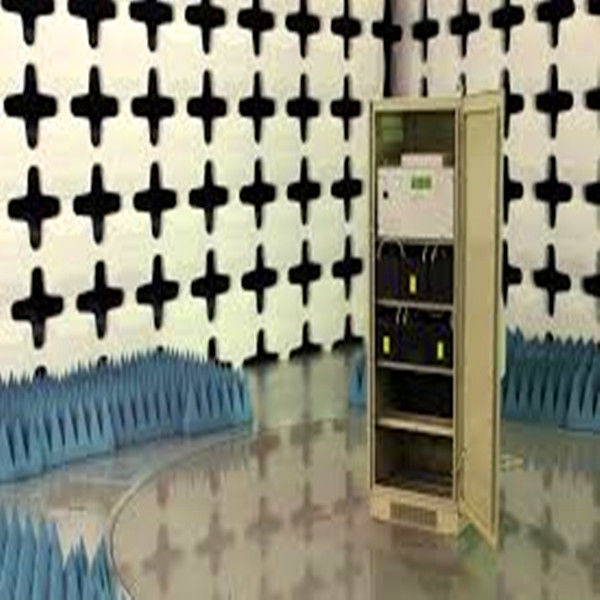

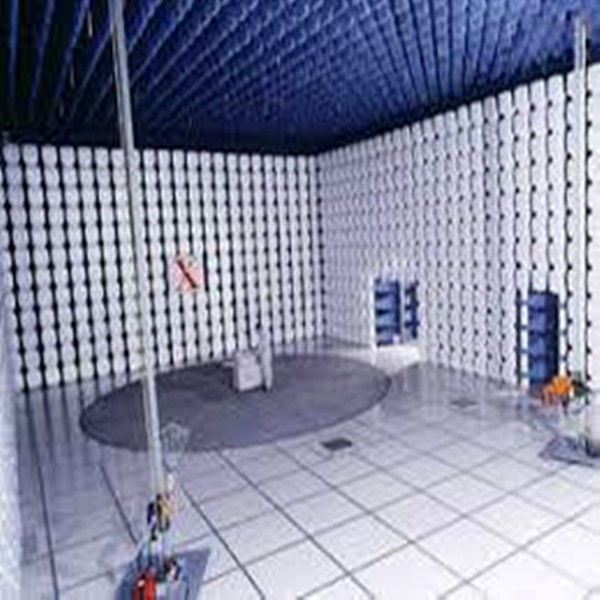

एनेकोइक चैम्बर
|
एनेकोइक चैम्बर विवरण हम ईएमसी परीक्षण के लिए सेमी-ईएमसी चैंबर और पूर्ण ईएमसी चैंबर प्रदान करते हैं।
एनीकोइक चैंबर में आम तौर पर एक आरएफ परिरक्षित कमरा होता है जो या तो आंशिक रूप से या पूरी तरह से आरएफ अवशोषक सामग्री से ढका होता है। इसका उपयोग कई प्रकार के परीक्षण और माप करने के लिए किया जाता है।
हमारे कक्ष आमतौर पर मॉड्यूलर परिरक्षण प्रणाली से निर्मित होते हैं।
ईएमसी एनेकोइक परीक्षण कक्षों का उपयोग उद्योग द्वारा विभिन्न अंतर्राष्ट्रीय विशिष्टताओं जैसे कि EN 50147 भाग 2 / ANSI C63.4 / EN55022 / EN61000-4-3 और विभिन्न CISPR दस्तावेज़ों के लिए विद्युत/इलेक्ट्रॉनिक उपकरणों के विकिरणित उत्सर्जन और विकिरणित प्रतिरक्षा परीक्षण करने के लिए किया जाता है।
एमआईएल एसटीडी 4612ई, डीओ 160 और डीईएफ एसटीडी 59-41 जैसे सैन्य और एवियोनिक्स विनिर्देशों के अनुसार परीक्षण के लिए ईएमसी परीक्षण के लिए चैंबर भी डिजाइन किए गए हैं।
हम एनेकोइक कक्षों की पूरी श्रृंखला प्रदान करते हैं, जिनमें शामिल हैं:
|
आरएफ अवशोषक के साथ एनेकोइक चैम्बर रूम के लिए हमने जो प्रकार प्रदान किए हैं
- कॉम्पैक्ट चैम्बर
- 3 मीटर चैम्बर
- 5 मीटर चैम्बर
- 10 मीटर चैम्बर
- मुक्त स्थान कक्ष
- एमआईएल-एसटीडी चैम्बर
- अनुकूलित एनेकोइक चैम्बर स्वीकार्य
आरएफ अवशोषक के साथ एनेकोइक चैम्बर रूम के लिए परिरक्षण प्रदर्शन
| चुंबकीय क्षेत्र | 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| समतल लहर | 50-103 मेगाहर्ट्ज | 120dB |
| माइक्रोवेयर | 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
| 20-40GHz | 80dB |
