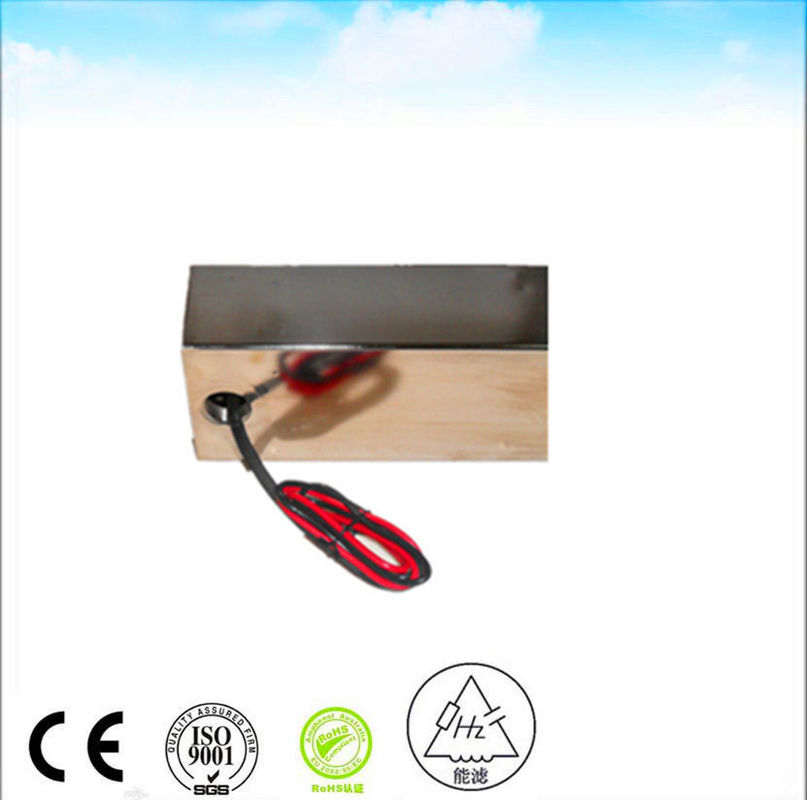

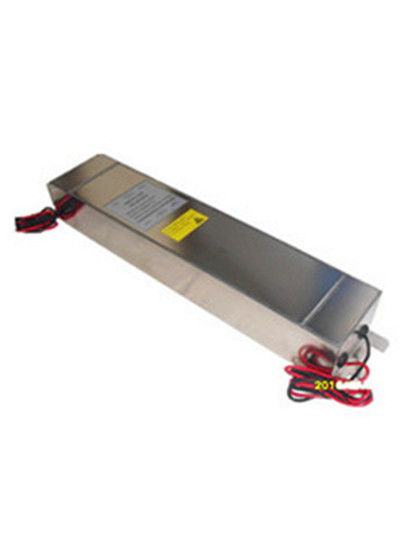

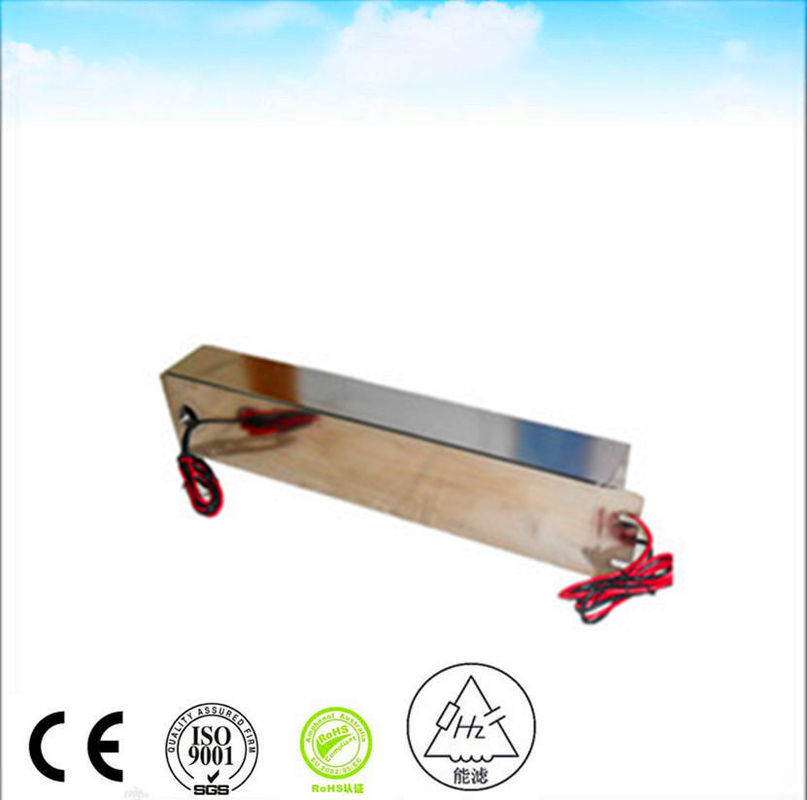

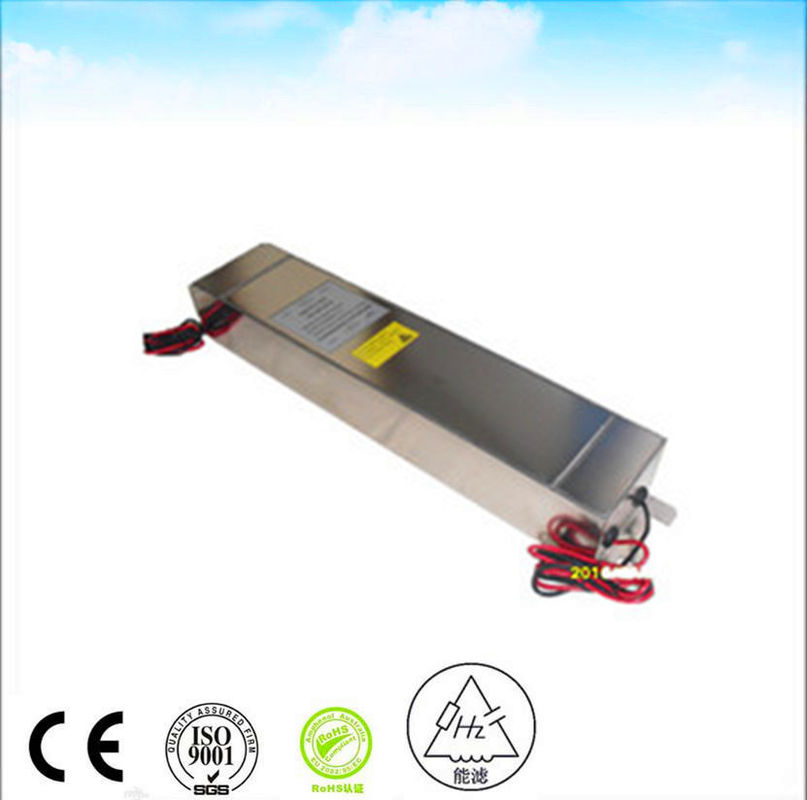

1p 50 60 हर्ट्ज 16 ए 220 वी आरएफआई एसी एमी पावर लाइन फिल्टर डिजाइन डीसी लाइन फिल्टर आरएफ शील्डिंग रूम ईएमसी एनेकोइक चैंबर
-
प्रमुखता देना
220VAC ईएमआई पावर लाइन फिल्टर
,ईएमआई आरएफआई एसी पावर लाइन फिल्टर
,आरएफआई ईएमआई पावर लाइन फिल्टर डिजाइन
-
उत्पादआरएफ शील्डिंग के लिए ईएमआई पावर फिल्टर
-
वर्तमान मूल्यांकित16ए
-
रेटेड आवृत्ति50/60हर्ट्ज़
-
रेटेड वोल्टेज220VAC
-
वोल्टेज गिरावटः1V से कम
-
अधिभार15 मिनट के लिए रेटेड धारा का 140%
-
हार्मोनिक विरूपण2% से कम @ पूर्ण रेटेड करंट
-
डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज1000VDC (लाइन से लाइन) 1000VDC (लाइन से केस)
-
परिरक्षण प्रभावी10KHz≥60dB
-
डीसी इन्सुलेशन प्रतिरोधMIL-STD-202 विधि के अनुसार 202
-
जलवायु वर्गीकरण25/070/21
-
उत्पत्ति के प्लेसपीआरचाइना
-
ब्रांड नामHAOZHUO
-
प्रमाणनce
-
मॉडल संख्याएचजेड-2X16C5
-
न्यूनतम आदेश मात्रा10 पीसी प्रति ऑर्डर
-
पैकेजिंग विवरणदफ़्ती
-
आपूर्ति की क्षमताप्रति सप्ताह 100 पीसी
1p 50 60 हर्ट्ज 16 ए 220 वी आरएफआई एसी एमी पावर लाइन फिल्टर डिजाइन डीसी लाइन फिल्टर आरएफ शील्डिंग रूम ईएमसी एनेकोइक चैंबर
1P 220VAC 50/60 हर्ट्ज 16A आरएफ शील्डिंग रूम के लिए ईएमआई पावर लाइन फिल्टर
अधिकांश इलेक्ट्रॉनिक्स में एक ईएमआई फिल्टर होता है, या तो एक अलग उपकरण के रूप में, या सर्किट बोर्ड में एम्बेडेड। इसका कार्य उच्च आवृत्ति इलेक्ट्रॉनिक शोर को कम करना है जो अन्य उपकरणों के साथ हस्तक्षेप का कारण बन सकता है। अधिकांश देशों में नियामक मानक मौजूद हैं जो उत्सर्जित होने वाले शोर की मात्रा को सीमित करते हैं।
|
प्रदर्शन डेटा |
|
वोल्टेज ड्रॉप: 1V से कम |
|
ओवरलोड: 15 मिनट के लिए रेटेड करंट का 140% |
|
हार्मोनिक डिस्टॉर्शन: पूर्ण रेटेड करंट पर 2% से कम |
|
लीकेज करंट: ≤0.2A@380/230VAC और 50Hz |
|
डाइइलेक्ट्रिक विदस्टैंडिंग वोल्टेज: 1000VDC (लाइन से लाइन) 1000VDC (लाइन से केस) |
|
डीसी इंसुलेशन रेजिस्टेंस: MIL-STD-202 विधि 202 के अनुसार |
|
टर्मिनल स्ट्रेंथ: MIL-STD-202 विधि 211 के अनुसार |
|
तापमान वृद्धि: MIL-F-15733 के अनुसार |
|
शील्डिंग प्रभावशीलता: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
जलवायु वर्गीकरण: 25/070/21 |
एक पावर लाइन फिल्टर, जिसे ईएमआई पावर लाइन फिल्टर भी कहा जाता है, एक निष्क्रिय द्विदिश नेटवर्क है, विद्युत उपकरण जो पावर लाइन में विशेष आवृत्ति बिंदु या विशेष आवृत्ति बिंदु से बाहर की आवृत्ति को प्रभावी ढंग से फ़िल्टर करता है। लाइन फिल्टर मेन में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के लिए डिज़ाइन किए गए हैं, और यह एक आवृत्ति-चयनात्मक दो-पोर्ट नेटवर्क है जो आमतौर पर इंडक्टर्स, कैपेसिटर, रेसिस्टर्स से बना होता है। वास्तव में यह एक प्रकार का फिल्टर है और कार्य सिद्धांत के अनुसार इसे रिफ्लेक्शन फिल्टर भी कहा जा सकता है। यह फिल्टर स्टॉप बैंड में उच्च श्रृंखला प्रतिबाधा और कम समानांतर प्रतिबाधा प्रदान करता है, जो शोर स्रोत और उसके प्रतिबाधा को लोड प्रतिबाधा के साथ गंभीर रूप से बेमेल करता है, इस प्रकार अवांछित आवृत्ति घटकों को शोर स्रोत पर वापस भेजता है।
पावर लाइन फिल्टर का चयन करते समय, तीन मुख्य संकेतकों पर विचार किया जाना चाहिए: पहला वोल्टेज और करंट है, उसके बाद इंसर्शन लॉस है, और अंत में आकार और संरचना है। चूंकि फिल्टर के अंदर आमतौर पर पॉटेड होता है, इसलिए पर्यावरण मुख्य चिंता का विषय नहीं है। हालांकि, सभी पॉटिंग सामग्री और फिल्टर कैपेसिटर की तापमान विशेषताओं का पावर फिल्टर की पर्यावरणीय विशेषताओं पर कुछ प्रभाव पड़ता है।
