| MOQ: | >=1 टुकड़े |
| कीमत: | $190.00 |
| standard packaging: | एक गत्ते का डिब्बा में 1 पीसी सकल वजन लगभग 20 किलो है |
| Supply Capacity: | 100 टुकड़ा/टुकड़े प्रति सप्ताह |

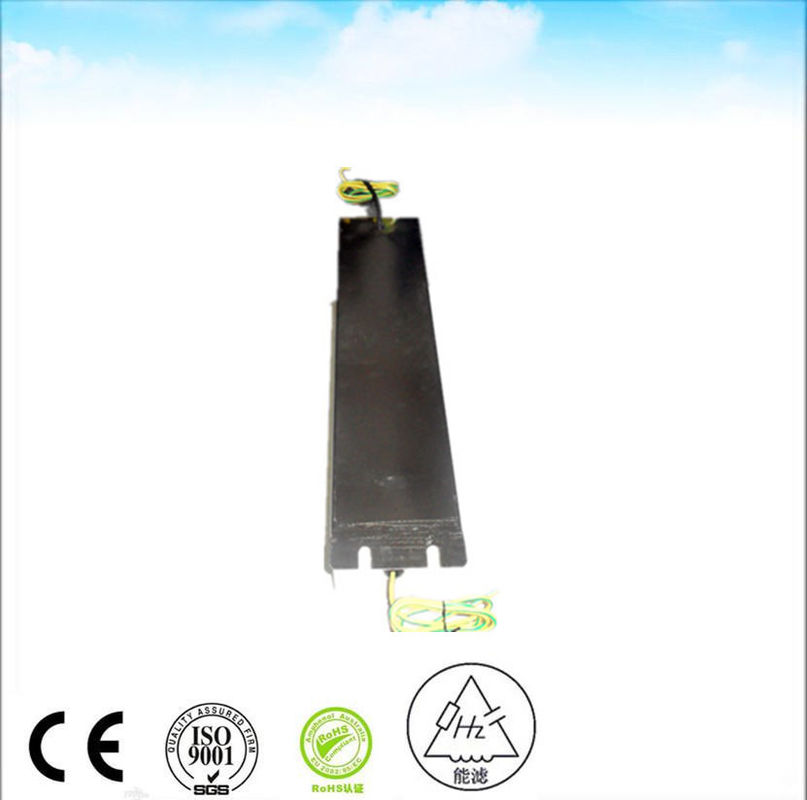

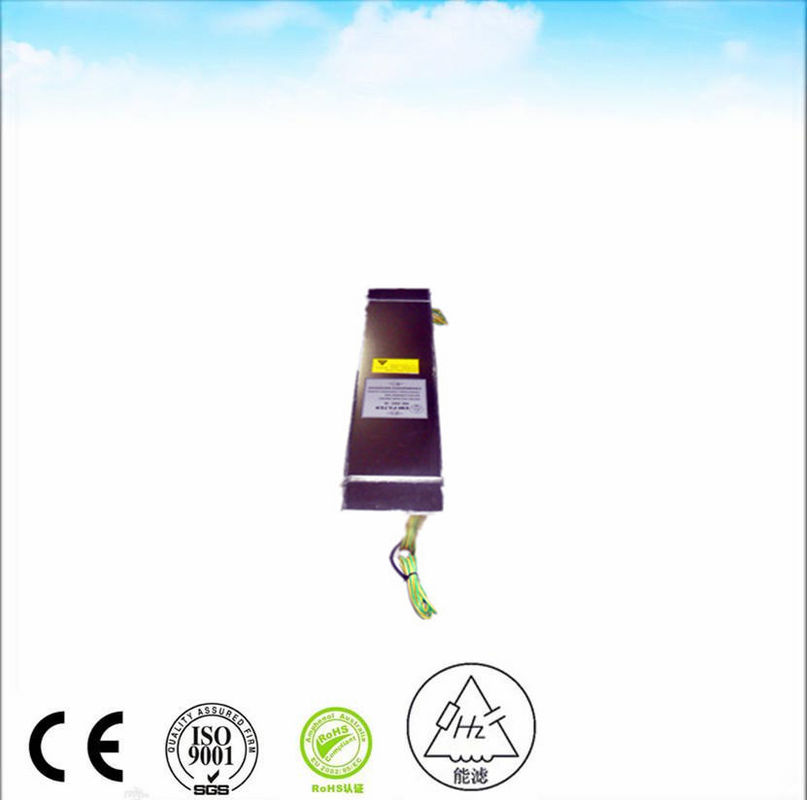

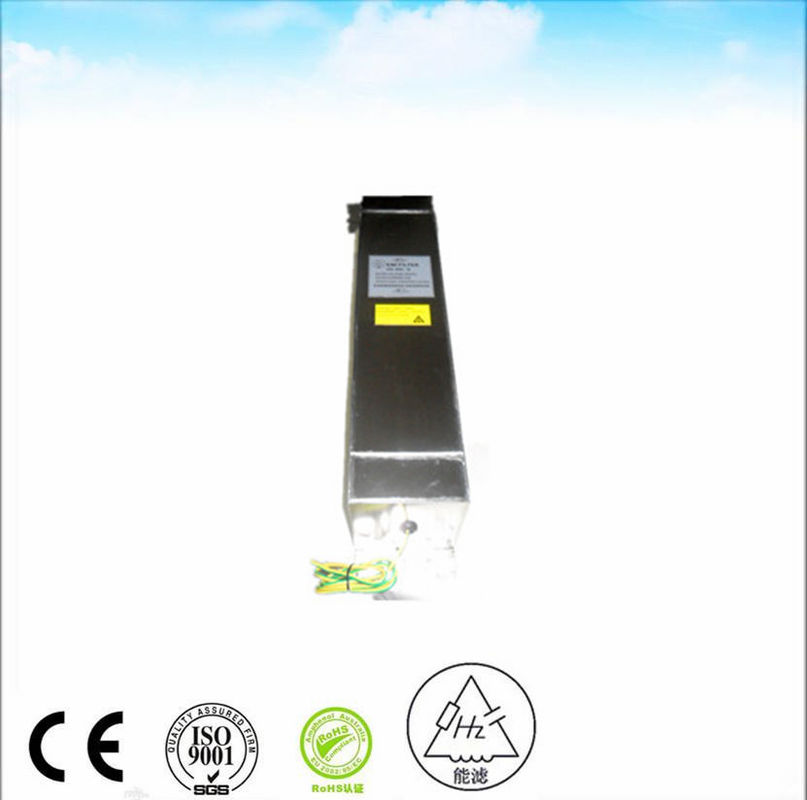

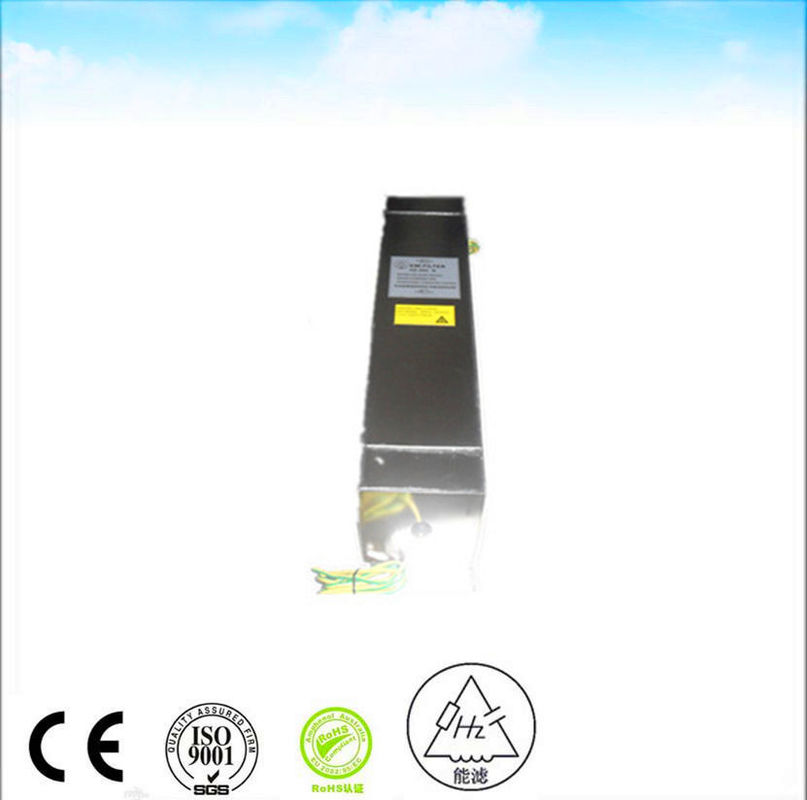

250VAC 70A ईएमआई पृथ्वी लाइन फ़िल्टर एनेकोइक कक्ष
ईएमआई फिल्टर या विद्युत चुम्बकीय हस्तक्षेप फिल्टर, जिन्हें आरएफआई फिल्टर या रेडियो-आवृत्ति हस्तक्षेप फिल्टर भी कहा जाता है,एक विद्युत उपकरण/सर्किट है जो बिजली और सिग्नल लाइनों पर मौजूद उच्च आवृत्ति विद्युत चुम्बकीय शोर को कम करता हैउच्च आवृत्ति शोर विभिन्न प्रकार के विद्युत और इलेक्ट्रॉनिक उपकरणों जैसे कि मोटर्स, इलेक्ट्रॉनिक नियंत्रण, बिजली की आपूर्ति, इन्वर्टर, घड़ी सर्किट, माइक्रोप्रोसेसर, उपकरण,इलेक्ट्रॉनिक उपकरण आदियह शोर आम तौर पर 9KHz से 10GHz आवृत्ति सीमा में होता है और यह सिग्नल प्रसारण और/या विद्युत/इलेक्ट्रॉनिक उपकरण के अपेक्षित प्रदर्शन को खराब या रोक सकता है।ईएम शोर के निम्न आवृत्ति घटक बिजली की गुणवत्ता को भी प्रभावित कर सकते हैं.
| नामित वोल्टेज | 250 वीएसी | ||
| रेटेड करंट | 30 ए | ||
| परिचालन आवृत्ति | 50 60 Hz | ||
| वोल्टेज गिरावट | 1V से कम | ||
| अतिभार | 15 मिनट के लिए नामित धारा का 140% | ||
| हार्मोनिक विरूपण | 2% से कम @ पूर्ण रेटेड करंट | ||
| रिसाव वर्तमान | ≤0.2A@380/230VAC और 50Hz | ||
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 1000वीडीसी (लाइन से लाइन) 1000वीडीसी (लाइन से केस) | ||
| डीसी इन्सुलेशन प्रतिरोध | MIL-STD-202 विधि 202 के अनुसार | ||
| टर्मिनल शक्ति | MIL-STD-202 विधि 211 के अनुसार | ||
| तापमान में वृद्धि | MIL-F-15733 के अनुसार | ||
| सम्मिलन हानि | ≥100dB@14K-40GHz MIL-STD-220A के अनुसार, लोड की स्थिति में | ||
| जलवायु वर्गीकरण | 25/070/21 | ||
औद्योगिक ईएमआई फिल्टर उच्च आवृत्ति शोर के लिए एक कम प्रतिबाधा पथ प्रदान करते हैं और या तो अपनी लाइन और तटस्थ घटकों को रद्द करके या इसे ग्राउंड करके इसे कम करते हैं।एक ईएमआई/आरएफआई फ़िल्टर की प्रभावशीलता को सम्मिलन हानि के रूप में मापा जाता है (फ़्रीक्वेंसी रेंज पर डीबी में)ईएमआई फ़िल्टर आमतौर पर विद्युत चुम्बकीय शोर के लिए सबसे उपयोगी होता है जो तारों के माध्यम से संचालित 9KHz से 30MHz आवृत्ति सीमा है।30 मेगाहर्ट्ज से अधिक आवृत्तियों को आमतौर पर विकिरण (हवा के माध्यम से यात्रा) की आवश्यकता होती है जिसमें परिरक्षण और इनपुट/आउटपुट अलगाव की आवश्यकता होती हैविकिरित आवृत्तियों के लिए, फिल्टर की स्थापना इसके सम्मिलन हानि प्रदर्शन से अधिक महत्वपूर्ण है।
ईएमआई फिल्टर का व्यापक रूप से उपकरणों, सैन्य/एयरोस्पेस प्रणालियों और उपप्रणालियों, ऊर्जा प्रबंधन प्रणालियों, कंप्यूटर, कारखाने स्वचालन उपकरण, औद्योगिक उपकरण,चिकित्सा इमेजिंग/निदान/रोगी उपकरण, व्यायाम उपकरण, ऑटोमोबाइल बैटरी चार्जर, एमआरआई कक्ष, परीक्षण कक्ष/बचत कक्ष और कई अन्य।
