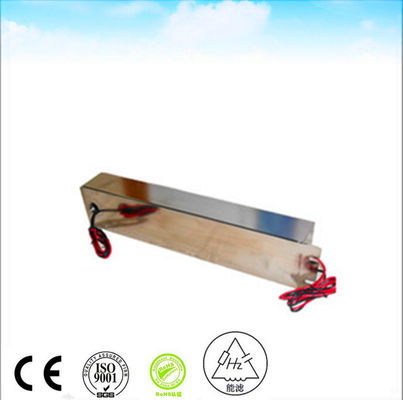

आरएफ परिरक्षण कक्ष के लिए 1P 220VAC 50/60 Hz16A ईएमआई पावर लाइन फ़िल्टर
अधिकांश इलेक्ट्रॉनिक्स में एक ईएमआई फ़िल्टर होता है, या तो एक अलग डिवाइस के रूप में, या सर्किट बोर्ड में एम्बेडेड होता है।इसका कार्य उच्च आवृत्ति वाले इलेक्ट्रॉनिक शोर को कम करना है जो अन्य उपकरणों के साथ हस्तक्षेप कर सकता है।अधिकांश देशों में नियामक मानक मौजूद हैं जो उत्सर्जित होने वाले शोर की मात्रा को सीमित करते हैं।
प्रदर्शन डेटा |
वोल्टेज ड्रॉप: 1V . से कम |
अधिभार: 140% रेटेड वर्तमान 15 मिनट के लिए |
हार्मोनिक विरूपण: 2% से कम @ पूर्ण रेटेड वर्तमान |
लीकेज करंट: ≤0.2A@380/230VAC और 50Hz |
ढांकता हुआ वोल्टेज वोल्टेज: 1000VDC (लाइन से लाइन) 1000VDC (लाइन टू केस) |
डीसी इन्सुलेशन प्रतिरोध: एमआईएल-एसटीडी -202 विधि 202 के अनुसार |
टर्मिनल स्ट्रेंथ: MIL-STD-202 मेथड 211 . के अनुसार |
तापमान वृद्धि: MIL-F-15733 . के अनुसार |
परिरक्षण प्रभावी: |
10 किलोहर्ट्ज़ (60 डीबी) |
1 मेगाहर्ट्ज ~ 20 मेगाहर्ट्ज (100 डीबी) |
20 मेगाहर्ट्ज ~ 18GHz≥100dB |
18GHz~40GHz≥80dB |
जलवायु वर्गीकरण: 25/070/21 |
एक पावर लाइन फिल्टर, जिसे ईएमआई पावर लाइन फिल्टर भी कहा जाता है, एक निष्क्रिय द्वि-दिशात्मक नेटवर्क, विद्युत उपकरण है जो बिजली लाइन में विशेष आवृत्ति बिंदु या विशेष आवृत्ति बिंदु से आवृत्ति को प्रभावी ढंग से फ़िल्टर करता है।लाइन फिल्टर मुख्य में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के लिए डिज़ाइन किए गए हैं, और यह एक आवृत्ति-चयनात्मक दो-पोर्ट नेटवर्क है जो आमतौर पर इंडक्टर्स, कैपेसिटर, प्रतिरोधों से बना होता है।वास्तव में यह एक प्रकार का फिल्टर है और इसे कार्य सिद्धांत के अनुसार परावर्तन फिल्टर भी कहा जा सकता है।यह फिल्टर स्टॉप बैंड में उच्च श्रृंखला प्रतिबाधा और कम समानांतर प्रतिबाधा प्रदान करता है, गंभीर रूप से बेमेल शोर स्रोत और लोड प्रतिबाधा के साथ इसकी प्रतिबाधा, इस प्रकार अवांछित आवृत्ति घटकों को वापस शोर स्रोत में स्थानांतरित करता है।
पावर लाइन फिल्टर का चयन करते समय, तीन मुख्य संकेतकों पर विचार किया जाना चाहिए: पहला वोल्टेज और करंट है, निम्नलिखित सम्मिलन हानि है, और अंत में यह आकार और संरचना है।चूंकि अंदर का फिल्टर आमतौर पर पॉटेड होता है, इसलिए पर्यावरण मुख्य चिंता का विषय नहीं है।हालांकि, सभी पॉटिंग सामग्री और फिल्टर कैपेसिटर की तापमान विशेषताओं का पावर फिल्टर की पर्यावरणीय विशेषताओं पर कुछ प्रभाव पड़ता है।
