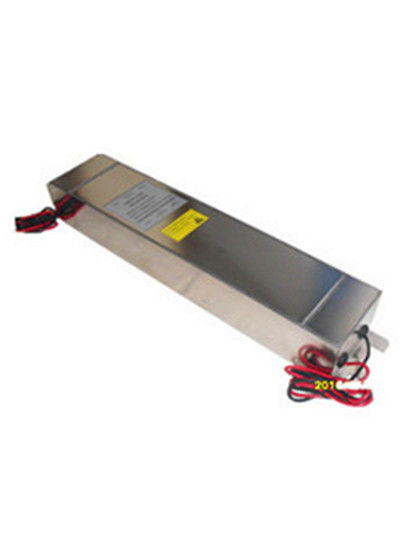

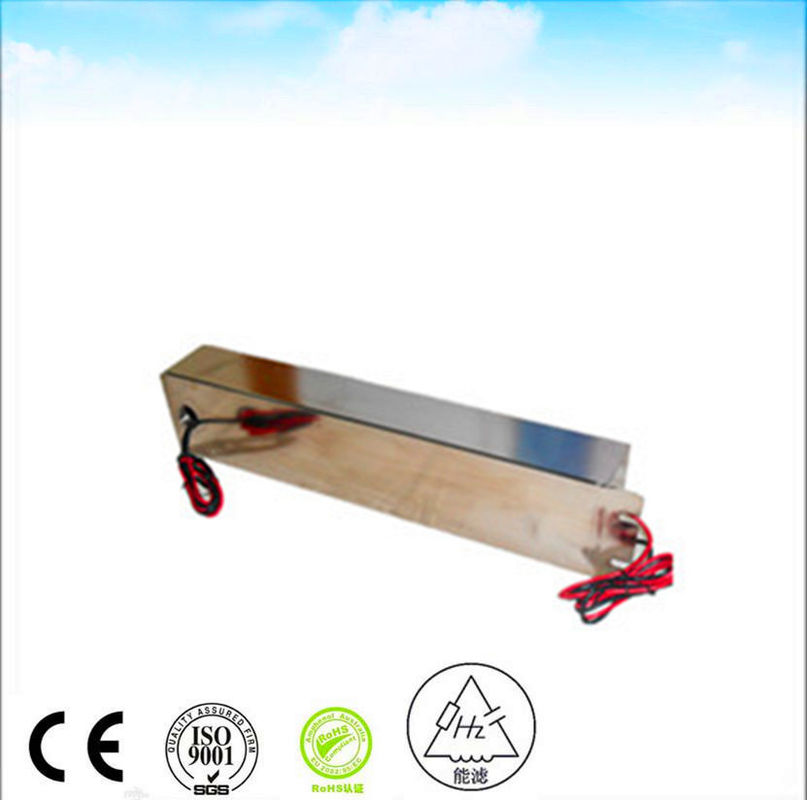

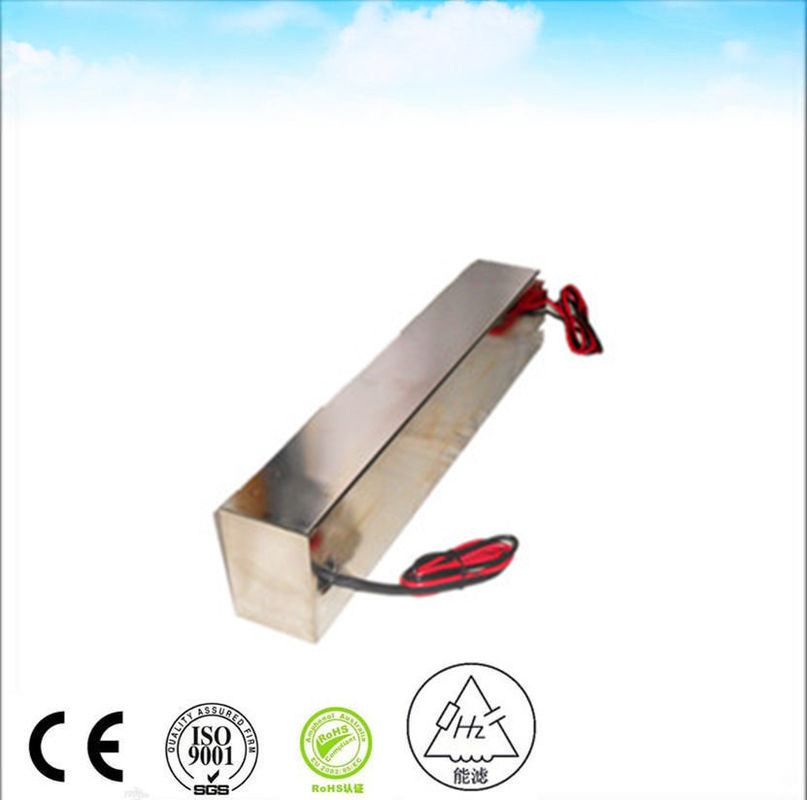

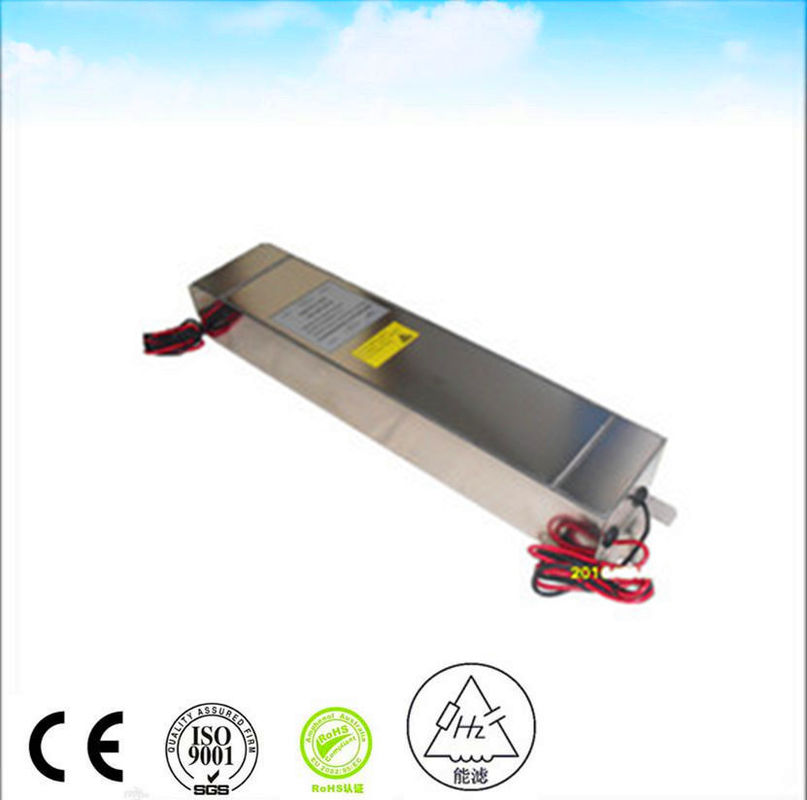

220VAC 32A 50A आरएफ परिरक्षित कमरे के लिए व्यवस्थित ईएमआई पावर लाइन फ़िल्टर डिज़ाइन
-
प्रमुखता देना
50ए ईएमआई पावर लाइन फिल्टर
,व्यवस्थित ईएमआई पावर लाइन फिल्टर
,50ए सिंगल फेज लाइन फिल्टर
-
उत्पादआरएफ शील्डिंग के लिए ईएमआई पावर फिल्टर
-
वर्तमान मूल्यांकित50ए
-
रेटेड आवृत्ति50/60हर्ट्ज़
-
रेटेड वोल्टेज220vac
-
वोल्टेज गिरावटः1V से कम
-
अधिभार15 मिनट के लिए रेटेड धारा का 140%
-
हार्मोनिक विरूपण2% से कम @ पूर्ण रेटेड करंट
-
डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज1000VDC (लाइन से लाइन) 1000VDC (लाइन से केस)
-
परिरक्षण प्रभावी10KHz≥60dB
-
डीसी इन्सुलेशन प्रतिरोधMIL-STD-202 विधि के अनुसार 202
-
जलवायु वर्गीकरण25/070/21
-
उत्पत्ति के प्लेसपीआरचाइना
-
ब्रांड नामHAOZHUO
-
प्रमाणनce
-
मॉडल संख्याएचजेड-2X50C5
-
न्यूनतम आदेश मात्रा10 पीसी प्रति ऑर्डर
-
पैकेजिंग विवरणदफ़्ती
-
आपूर्ति की क्षमताप्रति सप्ताह 100 पीसी
220VAC 32A 50A आरएफ परिरक्षित कमरे के लिए व्यवस्थित ईएमआई पावर लाइन फ़िल्टर डिज़ाइन
आरएफ शील्डिंग रूम के लिए 1P 220VAC 50/60 Hz16A ईएमआई पावर लाइन फ़िल्टर
पावर लाइन फ़िल्टर का सिद्धांत एक प्रतिबाधा अनुकूलन नेटवर्क है: लाइन फ़िल्टर इनपुट और आउटपुट पक्ष और पावर और लोड पक्ष के बीच प्रतिबाधा बेमेल जितना बड़ा होगा, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) का क्षीणन उतना ही अधिक प्रभावी होगा। विशिष्ट कार्य सिद्धांत इस प्रकार है. डायोड द्वारा एसी को ठीक करने के बाद, दिशा एकल है, लेकिन वर्तमान तीव्रता अभी भी लगातार बदल रही है। आम तौर पर, इस रिपल डीसी का उपयोग सीधे बिजली आपूर्ति के लिए नहीं किया जाता है। रिपल डीसी को एक चिकनी तरंग रूप में बनाने के लिए, एक काम करने की ज़रूरत है, वह है फ़िल्टर करना। दूसरे शब्दों में, फिल्टर का कार्य रेक्टिफायर के आउटपुट वोल्टेज में तरंग को यथासंभव कम करना और इसे लगभग निरंतर डीसी में बदलना है।
|
प्रदर्शन डेटा |
|
वोल्टेज ड्रॉप: 1V से कम |
|
अधिभार: 15 मिनट के लिए रेटेड करंट का 140% |
|
हार्मोनिक विरूपण: पूर्ण रेटेड करंट पर 2% से कम |
|
रिसाव धारा:≤0.2A@380/230VAC और 50Hz |
|
ढांकता हुआ सह वोल्टेज: 1000VDC (लाइन से लाइन) 1000VDC (लाइन से केस) |
|
डीसी इन्सुलेशन प्रतिरोध: MIL-STD-202 विधि 202 के अनुसार |
|
टर्मिनल ताकत: MIL-STD-202 विधि 211 के अनुसार |
|
तापमान वृद्धि: MIL-F-15733 के अनुसार |
|
परिरक्षण प्रभावी: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
जलवायु वर्गीकरण: 25/070/21 |
पावर लाइन फिल्टर के आमतौर पर उपयोग किए जाने वाले फिल्टर सर्किट में निष्क्रिय फ़िल्टरिंग और सक्रिय फ़िल्टरिंग होती है। निष्क्रिय फ़िल्टरिंग के मुख्य रूप कैपेसिटिव फ़िल्टरिंग, आगमनात्मक फ़िल्टरिंग और जटिल फ़िल्टरिंग (उल्टे एल-प्रकार, एलसी फ़िल्टरिंग, एलसी π-प्रकार फ़िल्टरिंग और आरसी π-प्रकार फ़िल्टरिंग, आदि सहित) हैं। सक्रिय फ़िल्टरिंग का मुख्य रूप सक्रिय आरसी फ़िल्टरिंग है, जिसे इलेक्ट्रॉनिक फ़िल्टर के रूप में भी जाना जाता है। डीसी बिजली में तरंग घटक का परिमाण तरंग गुणांक एस द्वारा दर्शाया जाता है: मूल्य जितना बड़ा होगा, फिल्टर का फ़िल्टरिंग प्रभाव उतना ही खराब होगा।
- हमारी तकनीकी सेवा टीम कई प्रकार के परीक्षण मानक सीखती है जैसे कि औद्योगिक अनुप्रयोग (आवृत्ति इन्वर्टर ड्राइव के लिए IEC61800-3, ISM डिवाइस आदि के लिए एलिवेटर EN55011 के लिए EN12015) और सैन्य अनुप्रयोग (GJB151A GJB152A आदि)। हम ईएमआई समस्या को प्रभावी ढंग से और कम लागत पर जल्दी हल कर सकते हैं।
- हमारे परीक्षण उपकरण: एलसीआर डिजिटल ब्रिज/वोल्टेज प्रूफ परीक्षक/इन्सुलेशन प्रतिरोध परीक्षक/स्पेक्ट्रम विश्लेषक/प्रारंभकर्ता परीक्षक/मानक सिग्नल स्रोत/शील्ड कक्ष/हस्तक्षेप तीव्रता परीक्षक आदि
- हमारा उत्पाद: सामान्य प्रयोजन के लिए ईएमआई फ़िल्टर/फ़्रीक्वेंसी इन्वर्टर के लिए ईएमआई फ़िल्टर/परिरक्षण सुविधा के लिए ईएमआई फ़िल्टर/सैन्य अनुप्रयोग के लिए ईएमआई फ़िल्टर
- हमारा लाभ: उच्च गुणवत्ता/उच्च लागत प्रभावी/कम लीड समय
- हमारी सेवा: सभी उत्पादों की दो साल की गारंटी है
