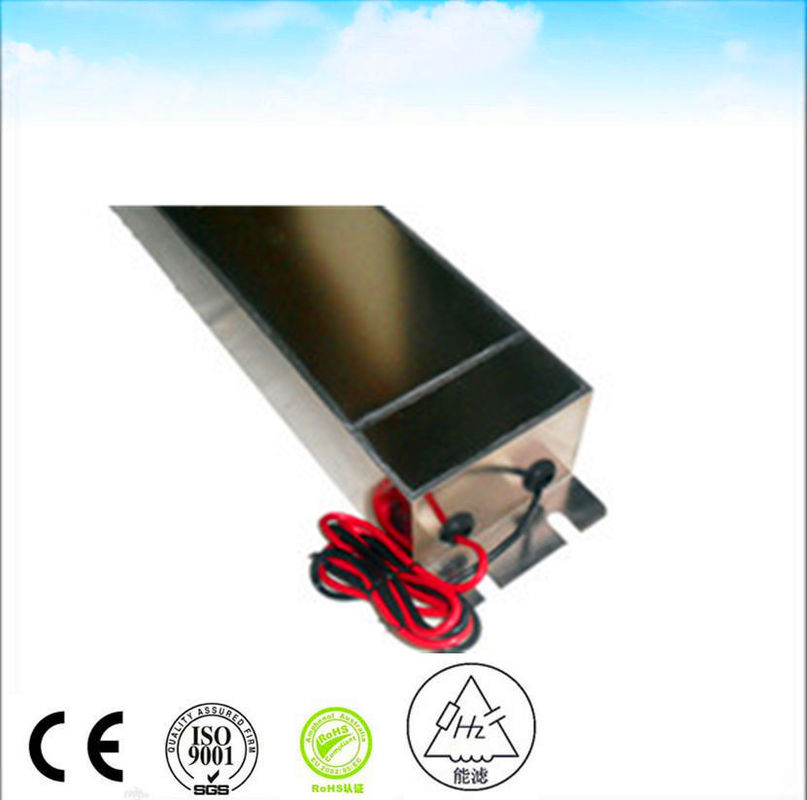

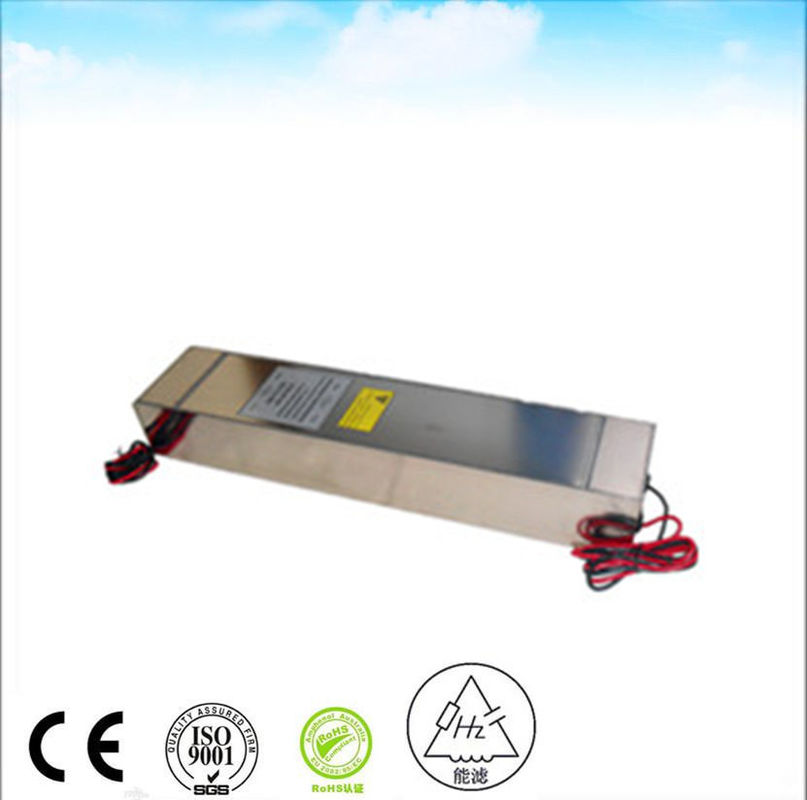

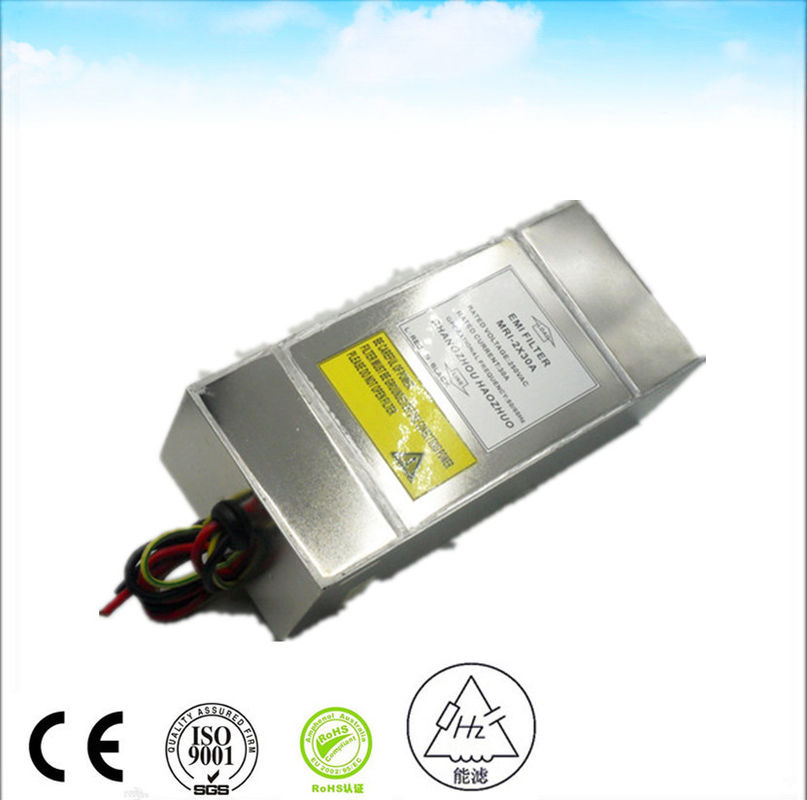

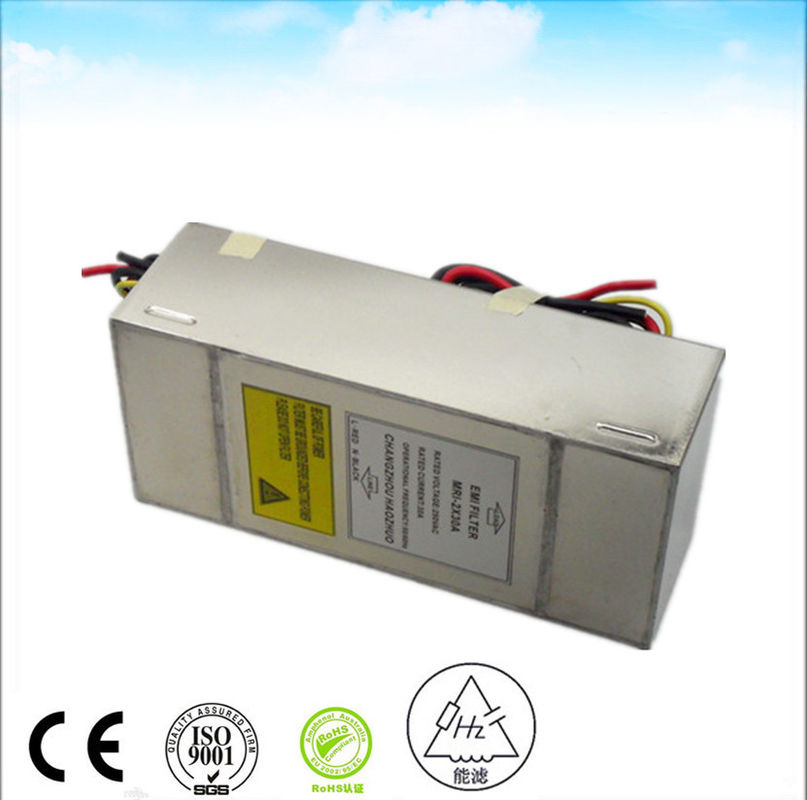

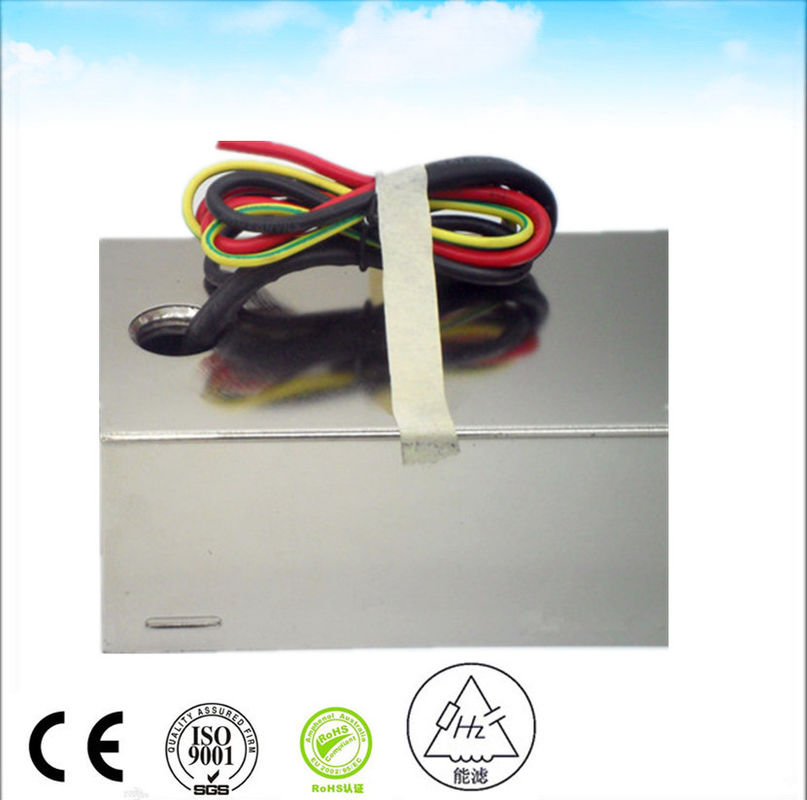

उच्च वोल्टेज 25a एमआरआई आरएफ पिंजरे एकल चरण ईएमआई फ़िल्टर इलेक्ट्रॉनिक शोर फ़िल्टर 1GHz तक
-
प्रमुखता देना
25a ईएमआई फिल्टर
,आरएफ केज सिंगल फेज ईएमआई फिल्टर
,एमआरआई रूम आरएफआई लाइन फिल्टर
-
प्रकारईएमआई फिल्टर
-
स्थानांतरण प्रकार्यकम उत्तीर्ण
-
पैकेज का प्रकारछेद के माध्यम से
-
नाममात्र केंद्र आवृत्ति50/60 हर्ट्ज
-
3 डीबी बैंडविड्थ1
-
निविष्ट वस्तु का नुकसान100 डीबी
-
इनपुट उपस्थिति50ओम
-
स्टॉपबैंड क्षीणन70-100dB
-
नामित वोल्टेज250VAC
-
वर्तमान मूल्यांकित30A
-
पंक्तियाँ संख्या2
-
आवेदनएमआरआई फैराडे पिंजरे के लिए विद्युत लाइन
-
पोर्टचांगझौ शंघाई हांग्जो या अन्य
-
उत्पत्ति के प्लेसजिआंगसु, चीन
-
ब्रांड नामNenglv
-
प्रमाणनce
-
मॉडल संख्याएचजेड-2X25A
-
न्यूनतम आदेश मात्रा>=1 टुकड़े
-
मूल्य$100.00
-
पैकेजिंग विवरणएक गत्ते का डिब्बा में 8 पीसी एक गत्ते का डिब्बा का कुल वजन लगभग 10 किलो है
-
आपूर्ति की क्षमता1000 Piece/Pieces प्रति सप्ताह
उच्च वोल्टेज 25a एमआरआई आरएफ पिंजरे एकल चरण ईएमआई फ़िल्टर इलेक्ट्रॉनिक शोर फ़िल्टर 1GHz तक
विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) फिल्टर उपकरणों और उपकरणों की एक विस्तृत श्रृंखला के लिए महत्वपूर्ण हैं।ईएमआई फ़िल्टर लगाने से उन्हें काम करने में मदद मिलती है और उन्हें अन्य उपकरणों में हस्तक्षेप करने से रोका जाता हैविद्युत चुम्बकीय संगतता (ईएमसी) भी वैश्विक नियमों और कई उद्योग मानकों की अनुपालन आवश्यकताओं को पूरा करने का एक महत्वपूर्ण घटक है। ईएमआई फिल्टर के लिए वांछित प्रदर्शन प्रदान करने के लिए,वे सही ढंग से स्थापित किया जाना चाहिएईएमआई फिल्टर स्थापित करने के लिए सर्वोत्तम प्रथाओं का पालन करने से उनके प्रदर्शन को अनुकूलित करने में मदद मिलती है और उपकरणों के लिए सुरक्षित अनुपालन मार्जिन सुनिश्चित होता है।
| नामित वोल्टेज | 250 वीएसी | ||
| रेटेड करंट | 30 ए | ||
| परिचालन आवृत्ति | 50 60Hz | ||
| वोल्टेज गिरावट | 1V से कम | ||
| अतिभार | 15 मिनट के लिए नामित धारा का 140% | ||
| हार्मोनिक विरूपण | 2% से कम @ पूर्ण रेटेड करंट | ||
| रिसाव वर्तमान | ≤0.2A@380/230VAC और 50Hz | ||
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 1000वीडीसी (लाइन से लाइन) 1000वीडीसी (लाइन से केस) | ||
| डीसी इन्सुलेशन प्रतिरोध | MIL-STD-202 विधि 202 के अनुसार | ||
| टर्मिनल शक्ति | MIL-STD-202 विधि 211 के अनुसार | ||
| तापमान में वृद्धि | MIL-F-15733 के अनुसार | ||
| सम्मिलन हानिः | ≥70dB@150K-10GHz MIL-STD-220A के अनुसार, लोड की स्थिति में | ||
| जलवायु वर्गीकरण | 25/070/21 | ||
जबकि कुछ सर्वोत्तम प्रथाएं लगभग सभी ईएमआई फिल्टर प्रतिष्ठानों के लिए लागू होती हैं, प्रत्येक फिल्टर के लिए स्थापना प्रक्रिया थोड़ा अलग हो सकती है।ईएमआई फिल्टर के लिए उत्पाद साहित्य से परामर्श करना सुनिश्चित करें जब इसे स्थापित या संपर्क आवेदन इंजीनियरिंग. इसे ध्यान में रखते हुए, यहाँ ईएमआई फिल्टर के लिए सबसे महत्वपूर्ण अनुशंसित स्थापना प्रथाओं में से कुछ हैं।
निम्नलिखित युक्तियाँ ईएमआई के उचित आधार को सुनिश्चित करने में मदद कर सकती हैंः
- ग्राउंड सिस्टम के विभिन्न भागों को जोड़ने के लिए कम प्रतिबाधा कनेक्शन का उपयोग करें। उदाहरण के लिए, फ्लैट तारों में गोल तारों की तुलना में कम एचएफ प्रतिबाधा होती है।
- यह सुनिश्चित करें कि सभी जमीनी कनेक्शन यथासंभव कम हों। एक सपाट, ब्रीडेड जमीनी पट्टा का उपयोग करने पर विचार करें, क्योंकि ये घटक सतह क्षेत्र को बढ़ाते हैं।
- सबसे बड़े उपलब्ध क्षेत्र को ग्राउंड कंडक्टर के रूप में उपयोग करें। कैबिनेट की दीवार अक्सर एक उपयुक्त सतह होती है।
- कैबिनेट की माउंटिंग सतहों से पेंट हटाने से कम प्रतिबाधा बंधन प्राप्त करने में मदद मिल सकती है।
- सुरक्षा और उचित प्रदर्शन सुनिश्चित करने के लिए, सुनिश्चित करें कि किसी भी तारों को जोड़ने से पहले पावर सिस्टम ग्राउंड फिल्टर ग्राउंड टर्मिनल बिंदु से जुड़ा हुआ है।
- ग्राउंडिंग से संबंधित सभी प्रासंगिक सुरक्षा नियमों पर शोध करना सुनिश्चित करें और उनका पालन करें।
- अपनी नियमित रखरखाव जांच के भाग के रूप में अपने कम प्रतिबाधा ग्राउंडिंग सिस्टम में सभी कनेक्शन की जांच करें।
हमारी तकनीकी टीम के पास ईएमआई फिल्टर डिजाइन करने में 10 से अधिक वर्षों का अनुभव है। हम यूएल वीडीई सीएसए सीई सीक्यूसी आदि सुरक्षा मानक को बहुत अच्छी तरह से जानते हैं।
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)हम ईएमआई की समस्या को तेजी से प्रभावी ढंग से और कम लागत में हल कर सकते हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
