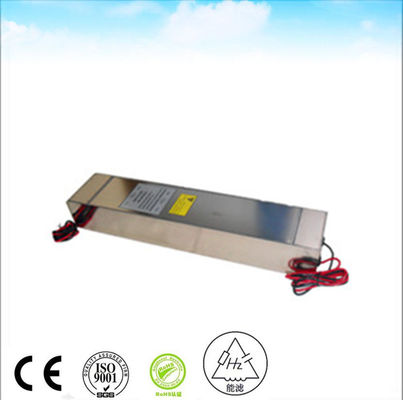

250VAC 16A ईएमआई पावर लाइन फिल्टर आरएफ परिरक्षण
इनपुट ईएमआई फ़िल्टर कैसे काम करता है?
अधिकांश इलेक्ट्रॉनिक्स में एक ईएमआई फ़िल्टर होता है, या तो एक अलग उपकरण के रूप में, या सर्किट बोर्ड में एम्बेडेड।इसका कार्य उच्च आवृत्ति इलेक्ट्रॉनिक शोर को कम करना है जो अन्य उपकरणों के साथ हस्तक्षेप का कारण बन सकता हैअधिकांश देशों में ऐसे विनियामक मानक हैं जो उत्सर्जित होने वाले शोर की मात्रा को सीमित करते हैं।
ईएमआई या विद्युत चुम्बकीय हस्तक्षेप को अवांछित विद्युत संकेतों के रूप में परिभाषित किया गया है और यह प्रवाहित या विकिरित उत्सर्जन के रूप में हो सकता है।संचालित ईएमआई वह जगह है जहां शोर विद्युत कंडक्टरों के साथ यात्रा करता है और विकिरण ईएमआई वह जगह है जहां शोर चुंबकीय क्षेत्र या रेडियो तरंगों के रूप में हवा के माध्यम से यात्रा करता है.
ईएमआई विद्युत धारा के स्विचिंग से उत्पन्न होता है और इलेक्ट्रॉनिक बिजली आपूर्ति सहित विभिन्न स्रोतों से आता है।बिजली की आपूर्ति एक इनपुट वोल्टेज को नियंत्रित और अलग-थलग (ज्यादातर मामलों में) डीसी वोल्टेज में परिवर्तित करती है ताकि कई इलेक्ट्रॉनिक घटकों को चलाया जा सकेयह रूपांतरण कई kHz से लेकर एक MHz से अधिक की उच्च आवृत्तियों पर किया जाता है।डीसी रिले और बैटरी चार्जर सभी काम करने के लिए बिजली की आपूर्ति पर निर्भर.
एक बिजली की आपूर्ति के लिए एक ईएमआई फिल्टर आम तौर पर निष्क्रिय घटकों से बना होता है, जिसमें कैपेसिटर और इंडक्टर्स शामिल होते हैं, जो एलसी सर्किट बनाने के लिए एक साथ जुड़े होते हैं।इंडक्टरों DC या कम आवृत्ति धाराओं के माध्यम से पारित करने के लिए अनुमति देते हैं, जबकि हानिकारक अवांछित उच्च आवृत्ति धाराओं को अवरुद्ध करता है। कैपेसिटर उच्च आवृत्ति शोर को फ़िल्टर के इनपुट से दूर करने के लिए एक कम प्रतिबाधा पथ प्रदान करते हैं,या तो वापस बिजली की आपूर्ति में, या ग्राउंड कनेक्शन में।
ईएमआई नियमों को पूरा करने में मदद करने के अलावा, फिल्टर को सुरक्षा मानकों को भी पूरा करना होगा।लाइन के बीच न्यूनतम विद्युत दूरी, तटस्थ और ग्राउंड नियंत्रित होते हैं। इससे आग और बिजली के झटके का खतरा कम हो जाता है। सर्किट में उनकी स्थिति के आधार पर कैपेसिटर को व्यक्तिगत रूप से सुरक्षा प्रमाण पत्र भी दिया जाता है।इनपुट टर्मिनलों और एसी सर्किट से ग्राउंड तक एसी कैपेसिटर पर विशेष एक्स कैपेसिटर का उपयोग किया जाना है.
नामित वोल्टेज | 250 वीएसी | ||
रेटेड करंट | 30 ए | ||
परिचालन आवृत्ति | 50 60 Hz | ||
वोल्टेज गिरावट | 1V से कम | ||
अतिभार | 15 मिनट के लिए नामित धारा का 140% | ||
हार्मोनिक विरूपण | 2% से कम @ पूर्ण रेटेड करंट | ||
रिसाव वर्तमान | ≤0.2A@380/230VAC और 50Hz | ||
डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 1000वीडीसी (लाइन से लाइन) 1000वीडीसी (लाइन से केस) | ||
डीसी इन्सुलेशन प्रतिरोध | MIL-STD-202 विधि 202 के अनुसार | ||
टर्मिनल शक्ति | MIL-STD-202 विधि 211 के अनुसार | ||
तापमान में वृद्धि | MIL-F-15733 के अनुसार | ||
सम्मिलन हानि | ≥100dB@14K-40GHz MIL-STD-220A के अनुसार, लोड की स्थिति में | ||
जलवायु वर्गीकरण | 25/070/21 |
