आरएफ शील्डिंग के लिए उच्च आवृत्ति फेराइट टाइल अवशोषक 100*100 आकार आरएफ शील्डिंग कक्ष
-
प्रमुखता देना
आरएफ शील्डिंग फेराइट टाइल अवशोषक
,फेराइट टाइल अवशोषक 100x100
,100dB फेराइट टाइल अवशोषक
-
प्रकारफेराइट टाइल
-
रंगकाला
-
आधार आकार100*100
-
मोटाई5.2mm 6.7mm
-
3dB बैंडविड्थ14 K
-
निविष्ट वस्तु का नुकसान100db
-
इनपुट प्रतिबाधा50ओम
-
स्टॉपबैंड क्षीणन100db
-
आवेदनईएमसी कक्ष
-
MOQ500 पीसीएस
-
आपूर्ति10000
-
वितरणसमुद्र से
-
पत्तनशंघाई
-
उत्पत्ति के प्लेसजिआंगसु, चीन
-
ब्रांड नामneutral
-
प्रमाणनCE RoHS
-
मॉडल संख्या5.2
-
न्यूनतम आदेश मात्रा1 - 9 टुकड़े
-
मूल्य$1000
-
पैकेजिंग विवरणएक गत्ते का डिब्बा में 100 पीसी सकल वजन लगभग 20 किलो है
-
आपूर्ति की क्षमता100 टुकड़ा/टुकड़े प्रति सप्ताह
आरएफ शील्डिंग के लिए उच्च आवृत्ति फेराइट टाइल अवशोषक 100*100 आकार आरएफ शील्डिंग कक्ष

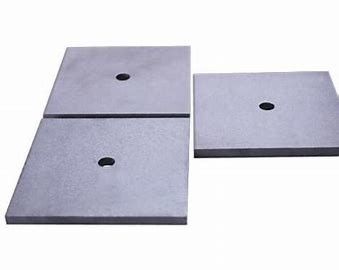

फेराइट टाइल का आकार
- आधार आकार: 100*100mm
- मानक ऊंचाई: 5.2mm, 6.7mm
- छेद का व्यास: 10mm
फेराइट टाइल का अनुप्रयोग
- ईएमसी चैंबर के लिए प्रयुक्त
जटिल चुंबकीय पारगम्यता को जटिल ढांकता हुआ स्थिरांक के बराबर (या लगभग बराबर) होने के सिद्धांत पर आधारित। इस गुण वाले पदार्थ "मुक्त स्थान" के बराबर प्रतिबाधा प्रदर्शित करते हैं और इसलिए सामान्य घटना पर विकिरणित ऊर्जा को प्रतिबिंबित नहीं करते हैं।
फेराइट टाइल 30MHz और 1GHz के बीच 10dB - 25dB अवशोषण प्रदान कर सकती है। टाइलें पतली (लगभग 0.26 इंच) होती हैं, लेकिन भारी हो सकती हैं (लगभग 10 पाउंड प्रति वर्ग फुट)।
ईएमसी चैंबर फेराइट टाइल के लिए आकार
- आधार आकार: 100*100mm
- मानक ऊंचाई: 5.5mm, 6.7mm
- छेद का व्यास: 10mm
ईएमसी चैंबर फेराइट टाइल के लिए अनुप्रयोग
ईएमसी चैंबर के लिए प्रयुक्त
| प्रारंभिक पारगम्यता | 5500 |
| सापेक्ष हानि कारक | 15@0.1MHz |
| संतृप्ति प्रवाह घनत्व | 280(1194A/m) |
| अवशिष्ट चुंबकत्व | 180 |
| सहजता | 3 |
| सापेक्ष तापमान कारक | 3 |
| क्यूरी तापमान | 90 |
| घनत्व | 4.85*1000 |
| प्रतिरोधकता | 100 |
प्रदर्शन
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
| भाग | आयाम mm में |
| A | 99.95 +/-0.10 |
| B | 99.95 +/-0.10 |
| C | 6.70 +/-0.10 |
| D | 10.00 +/-0.20 |
| वजन |
330g
|
