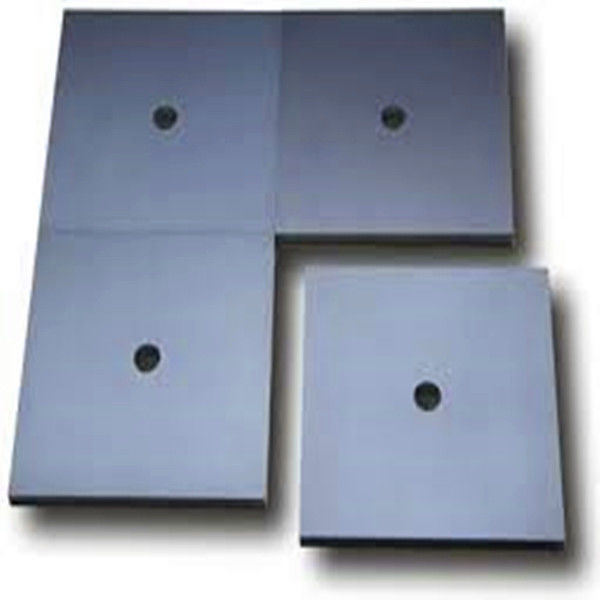

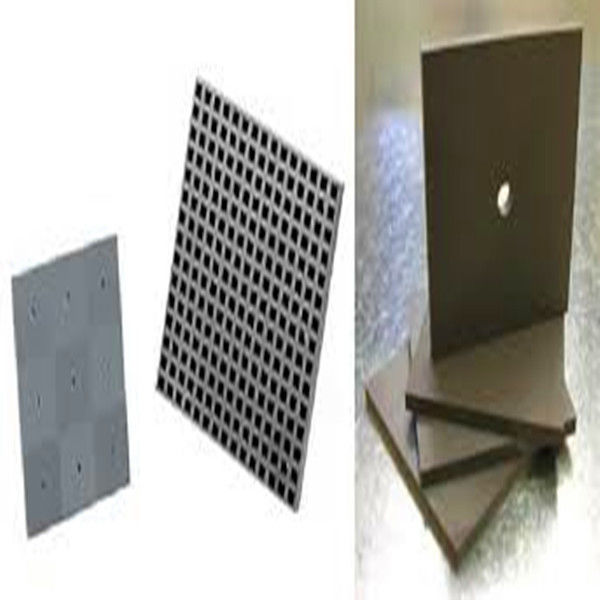

फेराइट टाइल का आकार
फेराइट टाइल अनुप्रयोग
जटिल चुंबकीय पारगम्यता के सिद्धांत पर आधारित है जो जटिल डायलेक्ट्रिक स्थिरांक के बराबर (या लगभग बराबर) है।इस गुण के साथ सामग्री "मुक्त स्थान" के बराबर प्रतिबाधा प्रदर्शित करते हैं और इसलिए सामान्य घटना पर विकिरित ऊर्जा को प्रतिबिंबित नहीं करते हैं.
फेराइट टाइल 30MHz और 1GHz के बीच 10dB - 25dB अवशोषण प्रदान कर सकती है। टाइलें पतली (लगभग 0.26 इंच) हैं, लेकिन भारी (लगभग 10 पाउंड प्रति वर्ग फुट) हो सकती हैं।
ईएमसी कक्ष फेराइट टाइल के लिए आकार

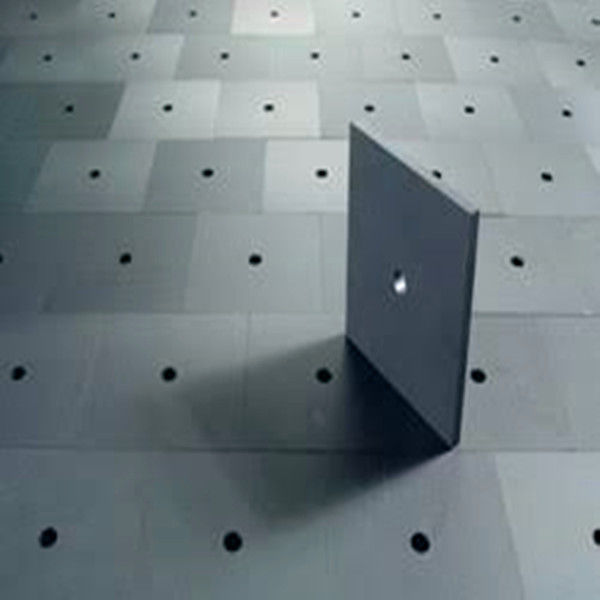

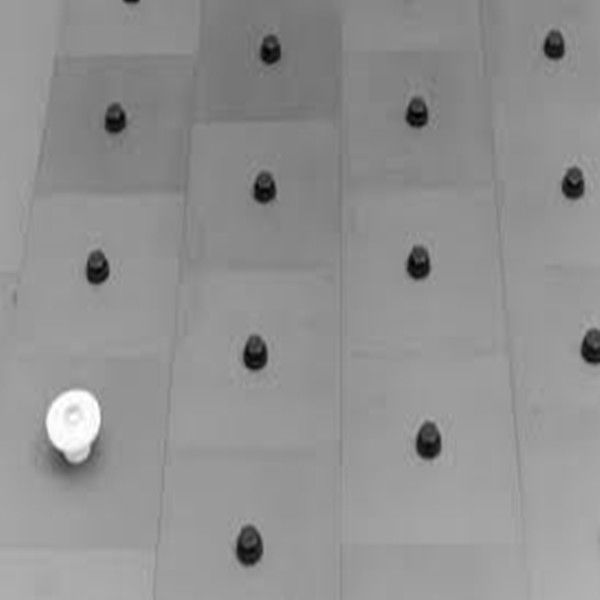

ईएमसी कक्ष फेराइट टाइल के लिए आवेदन

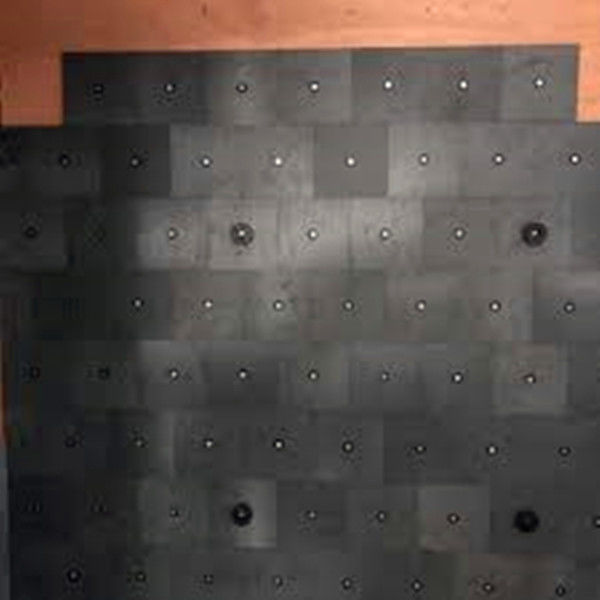

ईएमसी कक्ष के लिए प्रयोग किया जाता है
| आरंभिक पारगम्यता | 5500 |
| सापेक्ष हानि कारक | 15@0.1MHz |
| संतृप्ति प्रवाह घनत्व | 280 ((1194A/m) |
| अवशेष | 180 |
| बाध्यता | 3 |
| सापेक्ष तापमान कारक | 3 |
| क्यूरी तापमान। | 90 |
| घनत्व | 4.85*1000 |
| प्रतिरोध | 100 |
प्रदर्शन
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
हर्ट्ज-एफटी की सामग्री विशेषताएं
| गुण | प्रतीक | इकाई | मूल्य |
| आरंभिक पारगम्यता | μआईएसी | 5500 ±20% | |
| सापेक्ष हानि कारक | tanδ/μआईएसी | ×10-6 | 15 (0.1MHz) |
| संतृप्ति प्रवाह घनत्व | बीएस | एमटी | 280 (1194A/m) |
| अवशेष | Br | एमटी | 180 |
| बाध्यता | Hc | ए/एम | 3 |
| सापेक्ष तापमान कारक (20°C∼60°C) | αμr | ×10-6/°C | 3 |
| क्यूरी तापमान | Tc | °C | > 90 |
| घनत्व | δ | किलोग्राम/मी3 | 4.85×103 |
| प्रतिरोध | ρ | ओएम | >100 |
प्रतिबिंब हानि का विशिष्ट ग्राफ ((dB) और प्रदर्शन की विशिष्टता
| आवृत्ति | विशिष्ट | विनिर्देश |
| 30MHz | -25.5dB | -24.0dB अधिकतम। |
| 100MHz | -38.0dB | |
| 300MHz | -19.5dB | |
| 500MHz | -16.0dB | |
| 700MHz | -12.0dB | |
| 1000MHz | -12.0dB | - 9.0dB अधिकतम. |
| भाग | मिमी में आयाम |
| ए | 99.95 +/- 0.10 |
| बी | 99.95 +/- 0.10 |
| सी | 6.70 +/- 0.10 |
| D | 10.00 +/-0.20 |
| वजन | ३३० ग्राम |
