ईएमसी चैंबर फेराइट टाइल्स
,6.7 मिमी फेराइट टाइल्स
,फेराइट टाइल अवशोषक
-
प्रकारआरसी फ़िल्टर
-
स्थानांतरण समारोहकम उत्तीर्ण
-
पैकेज प्रकारसतही माउंट
-
नाममात्र केंद्र आवृत्ति50 हर्ट्ज
-
3dB बैंडविड्थ1 मेगाहर्टज
-
निविष्ट वस्तु का नुकसान100
-
इनपुट प्रतिबाधा50
-
स्टॉपबैंड क्षीणन100
-
आधार आकार10*10
-
मानक ऊंचाई5.2 मिमी, 6.7 मिमी
-
रंगकाला
-
MOQ5 वर्गमीटर
-
मॉडल प्रकारटाइल 52, टाइल 67
-
पैकेटप्लेट के साथ
-
पत्तनशंघाई
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामhaozhuo
-
प्रमाणनCE RoHS
-
मॉडल संख्याएच 100
-
न्यूनतम आदेश मात्रा>=1000 टुकड़े
-
मूल्य$2.90
-
पैकेजिंग विवरणलकड़ी का बक्सा
-
आपूर्ति की क्षमता1000 Piece/Pieces प्रति सप्ताह

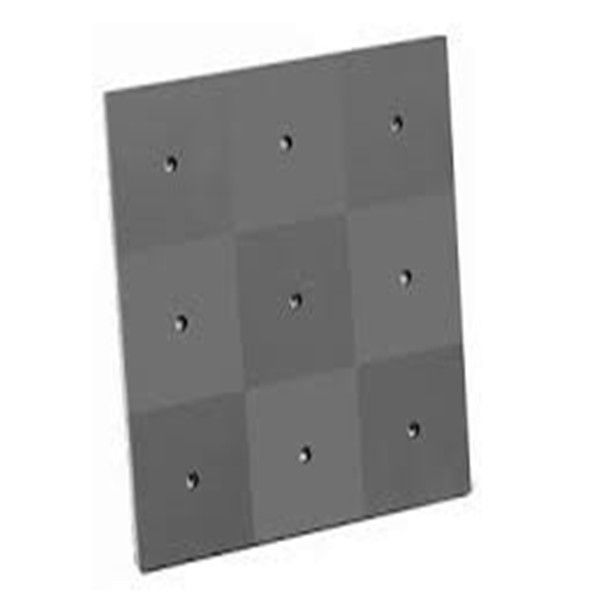

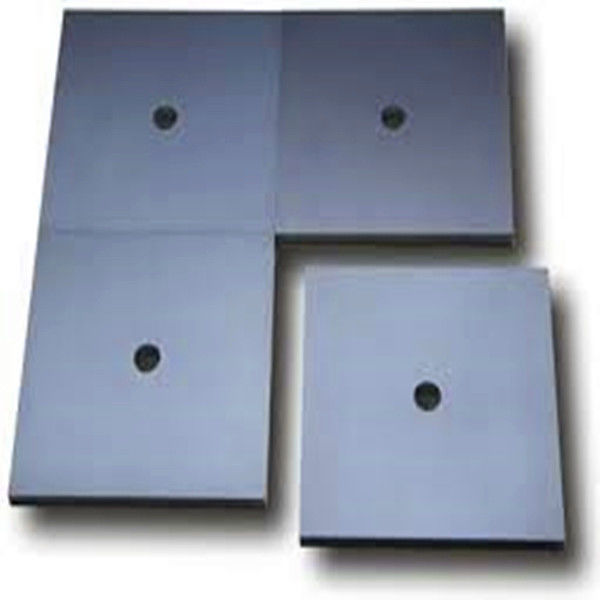

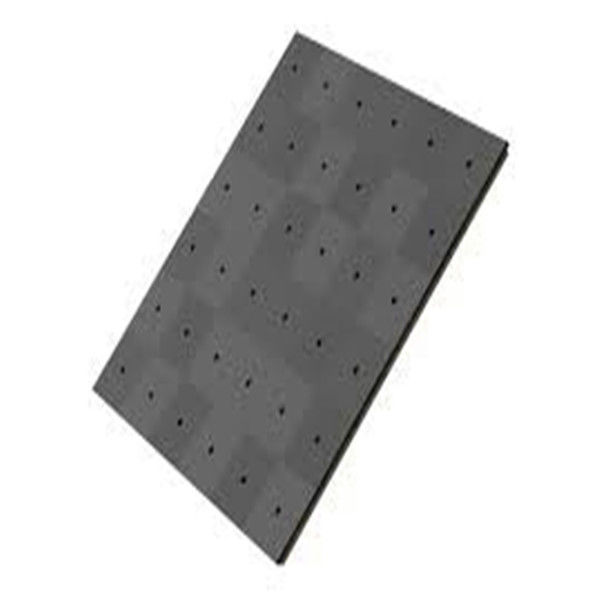

ईएमसी चैंबर फेराइट टाइल अवशोषक अचेतन चैंबर आरएफ परिरक्षण कक्ष
6ईएमसी कक्ष के लिए.7 मिमी मोटाई 100 * 100 फेराइट टाइलें
शील्डिंग के भीतर फेराइट की मुख्य भौतिक विशेषता यह है कि इसमें ध्रुवीकृत पूर्वाग्रह वाले डोमेन होते हैं और यह विकिरित ऊर्जा को अवशोषित करने के लिए दोलन तरंग के खिलाफ घूमता है।फेराइट्स 30 मेगाहर्ट्ज़ से 800 मेगाहर्ट्ज़ तक की आवृत्ति सीमा के बीच बहुत अच्छे होते हैं जिसके बाद प्रदर्शन में कमी आती है.

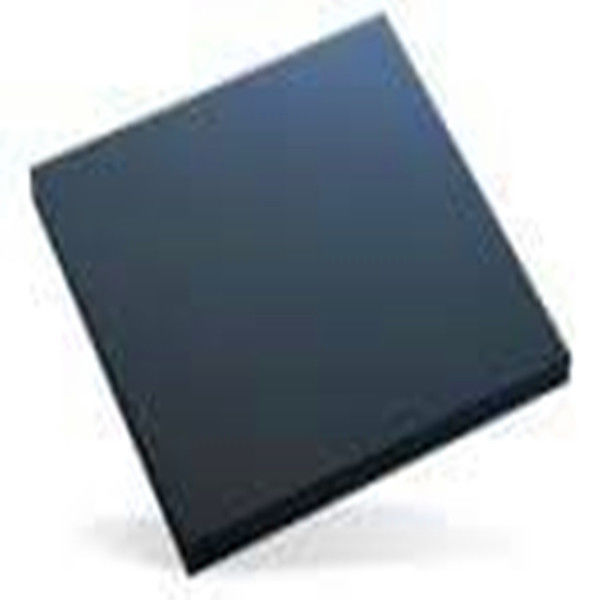

फेराइट टाइल का आकार
· आधार का आकारः 100*100 मिमी
· मानक ऊंचाईः 5.2mm, 6.7mm
· छेद का व्यासः 10 मिमी
| आरंभिक पारगम्यता | 5500 |
| सापेक्ष हानि कारक | 15@0.1MHz |
| संतृप्ति प्रवाह घनत्व | 280 ((1194A/m) |
| अवशेष | 180 |
| बाध्यता | 3 |
| सापेक्ष तापमान कारक | 3 |
| क्यूरी तापमान। | 90 |
| घनत्व | 4.85*1000 |
| प्रतिरोध | 100 |
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |

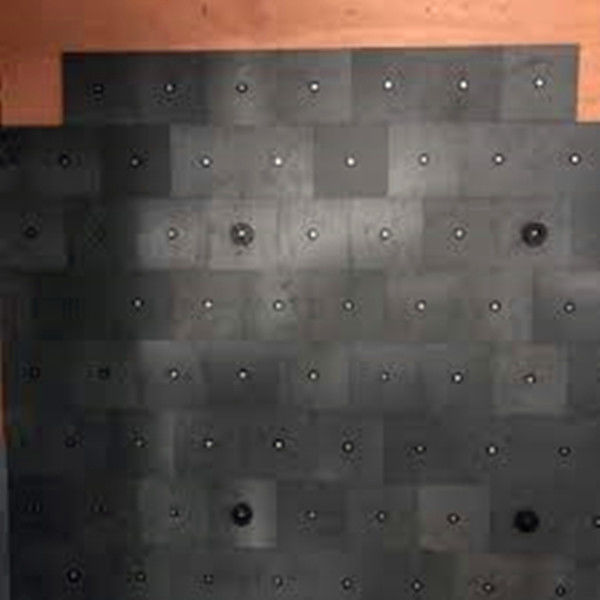

फेराइट टाइल अनुप्रयोग
· ईएमसी कक्ष के लिए इस्तेमाल किया
जटिल चुंबकीय पारगम्यता के सिद्धांत पर आधारित है जो जटिल डायलेक्ट्रिक स्थिरांक के बराबर (या लगभग बराबर) है।इस गुण के साथ सामग्री "मुक्त स्थान" के बराबर प्रतिबाधा प्रदर्शित करते हैं और इसलिए सामान्य घटना पर विकिरित ऊर्जा को प्रतिबिंबित नहीं करते हैंफेराइट टाइल 30MHz और 1GHz के बीच 10dB - 25dB अवशोषण प्रदान कर सकती है। टाइलें पतली (लगभग 0.26 इंच) हैं, लेकिन भारी (लगभग 10 पाउंड प्रति वर्ग फुट) हो सकती हैं।
ईएमसी कक्ष फेराइट टाइल के लिए आकार
· आधार का आकारः 100*100 मिमी
· मानक ऊंचाईः 5.5mm, 6.7mm
· छेद का व्यासः 10 मिमी
ईएमसी कक्ष फेराइट टाइल के लिए आवेदनईएमसी कक्ष के लिए प्रयोग किया जाता है
