ईएमसी टेस्ट आरएफ शील्डिंग रूम ईएमसी एनोइक चैंबर के लिए सेमी एनोइक चैंबर फेराइट टाइल अवशोषक
-
प्रमुखता देना
सेमी एनेकोइक चेंबर फेराइट टाइल
,ईएमसी टेस्ट के लिए फेराइट टाइल
,इलेक्ट्रोमैग्नेटिक फेराइट टाइल
-
प्रकारआरसी फ़िल्टर
-
स्थानांतरण समारोहकम उत्तीर्ण
-
पैकेज प्रकारसतही माउंट
-
नाममात्र केंद्र आवृत्ति50 हर्ट्ज
-
3dB बैंडविड्थ1 मेगाहर्टज
-
निविष्ट वस्तु का नुकसान100
-
इनपुट प्रतिबाधा50
-
स्टॉपबैंड क्षीणन100
-
आधार आकार10*10
-
मानक ऊंचाई5.2 मिमी, 6.7 मिमी
-
रंगकाला
-
MOQ5 वर्गमीटर
-
मॉडल प्रकारटाइल 52, टाइल 67
-
पैकेटप्लेट के साथ
-
पत्तनशंघाई
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामhaozhuo
-
प्रमाणनCE RoHS
-
मॉडल संख्याएच 100
-
न्यूनतम आदेश मात्रा>=1000 टुकड़े
-
मूल्य$2.90
-
पैकेजिंग विवरणलकड़ी का बक्सा
-
आपूर्ति की क्षमता1000 Piece/Pieces प्रति सप्ताह
ईएमसी टेस्ट आरएफ शील्डिंग रूम ईएमसी एनोइक चैंबर के लिए सेमी एनोइक चैंबर फेराइट टाइल अवशोषक

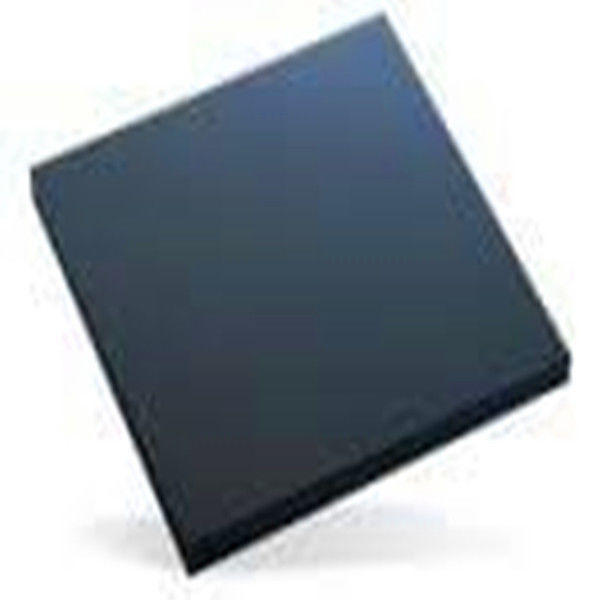

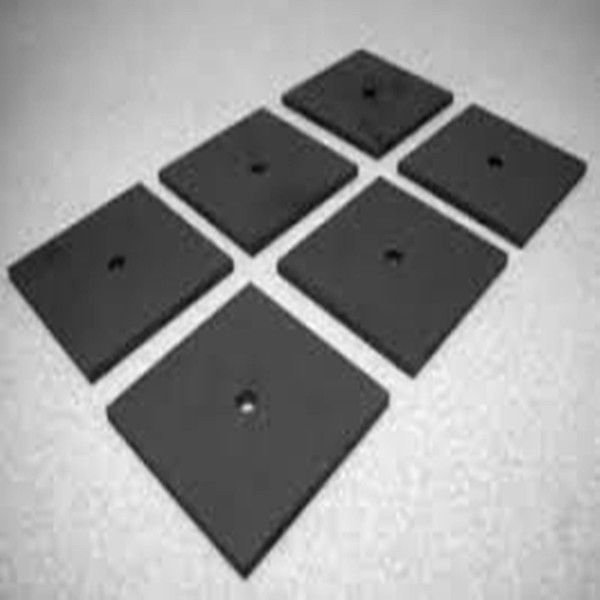

सेमी एनोइक चैंबर फेराइट टाइल
- 30 मेगाहर्ट्ज - 2 गीगाहर्ट्ज आवृत्ति रेंज
- उत्कृष्ट आरएफ अवशोषण विशेषताओं वाली पतली सिरेमिक फेराइट टाइल
- सिंटर्ड सिरेमिक
- उच्च शक्ति के लिए उत्कृष्ट
- क्यूरी बिंदु 203°F तक उच्च तापमान अनुप्रयोग
- टाइल में कोई आउटगैसिंग नहीं है
- उच्च वैक्यूम अनुप्रयोगों में आदर्श

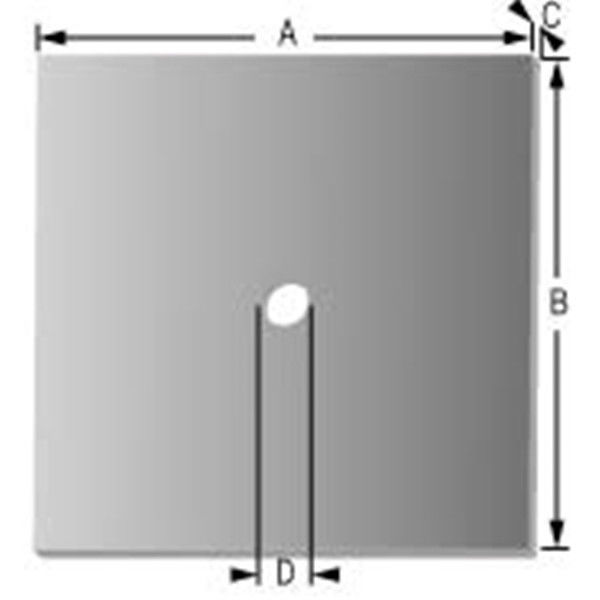

फेराइट टाइल का आकार
· आधार आकार: 100*100मिमी
· मानक ऊंचाई: 5.2मिमी, 6.7मिमी
· बोर का व्यास: 10मिमी
| प्रारंभिक पारगम्यता | 5500 |
| सापेक्ष हानि कारक | 15@0.1MHz |
| संतृप्ति प्रवाह घनत्व | 280(1194A/m) |
| अवशिष्ट चुंबकत्व | 180 |
| सहजता | 3 |
| सापेक्ष तापमान कारक | 3 |
| क्यूरी तापमान | 90 |
| घनत्व | 4.85*1000 |
| प्रतिरोधकता | 100 |
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |

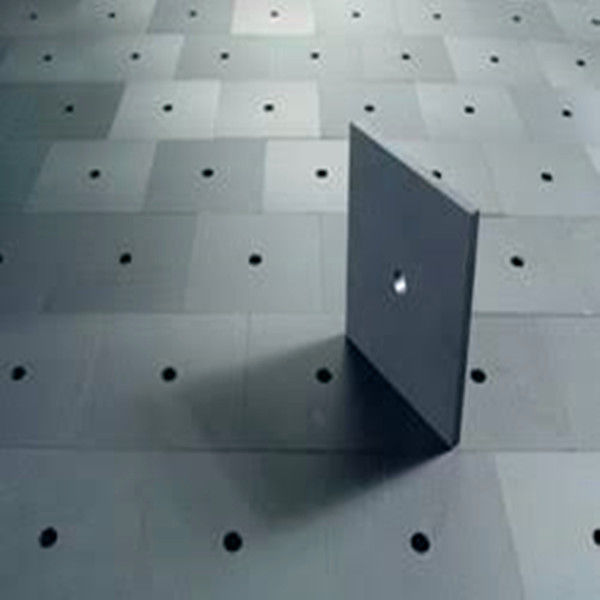

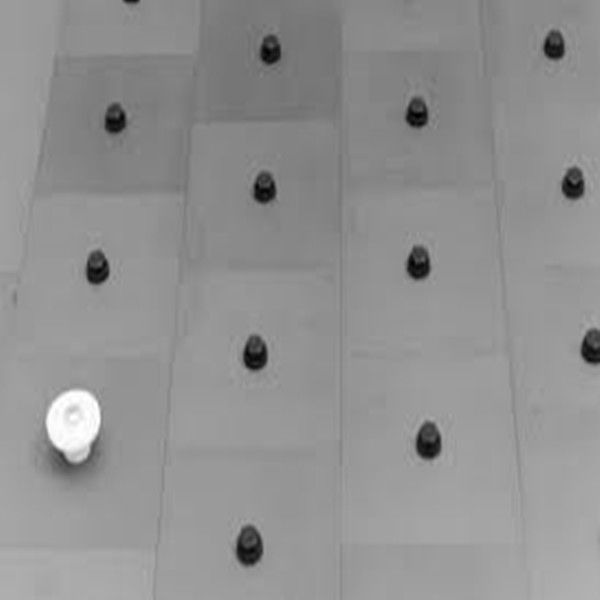

फेराइट टाइल अनुप्रयोग
· ईएमसी चैंबर के लिए उपयोग किया जाता है
जटिल चुंबकीय पारगम्यता को जटिल ढांकता हुआ स्थिरांक के बराबर (या लगभग बराबर) होने के सिद्धांत पर आधारित। इस गुण वाले पदार्थ "मुक्त स्थान" के समान प्रतिबाधा प्रदर्शित करते हैं और इसलिए सामान्य घटना पर विकिरणित ऊर्जा को प्रतिबिंबित नहीं करते हैं। फेराइट टाइल 30 मेगाहर्ट्ज और 1 गीगाहर्ट्ज के बीच 10dB - 25dB अवशोषण प्रदान कर सकती है। टाइलें पतली (लगभग 0.26 इंच) होती हैं, लेकिन भारी (लगभग 10 पाउंड प्रति वर्ग फुट) हो सकती हैं।

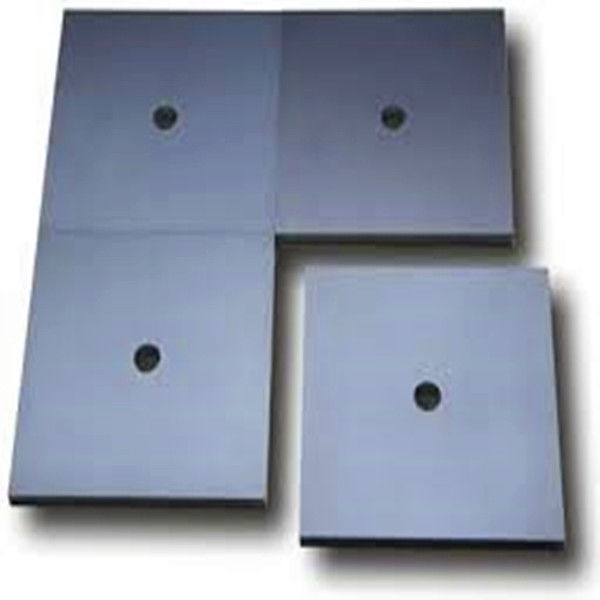

ईएमसी चैंबर फेराइट टाइल के लिए आकार
· आधार आकार: 100*100मिमी
· मानक ऊंचाई: 5.5मिमी, 6.7मिमी
· बोर का व्यास: 10मिमी
ईएमसी चैंबर फेराइट टाइल के लिए अनुप्रयोगईएमसी चैंबर के लिए उपयोग किया जाता है
