| MOQ: | 10 पीसी प्रति ऑर्डर |
| standard packaging: | दफ़्ती |
| Supply Capacity: | प्रति सप्ताह 100 पीसी |

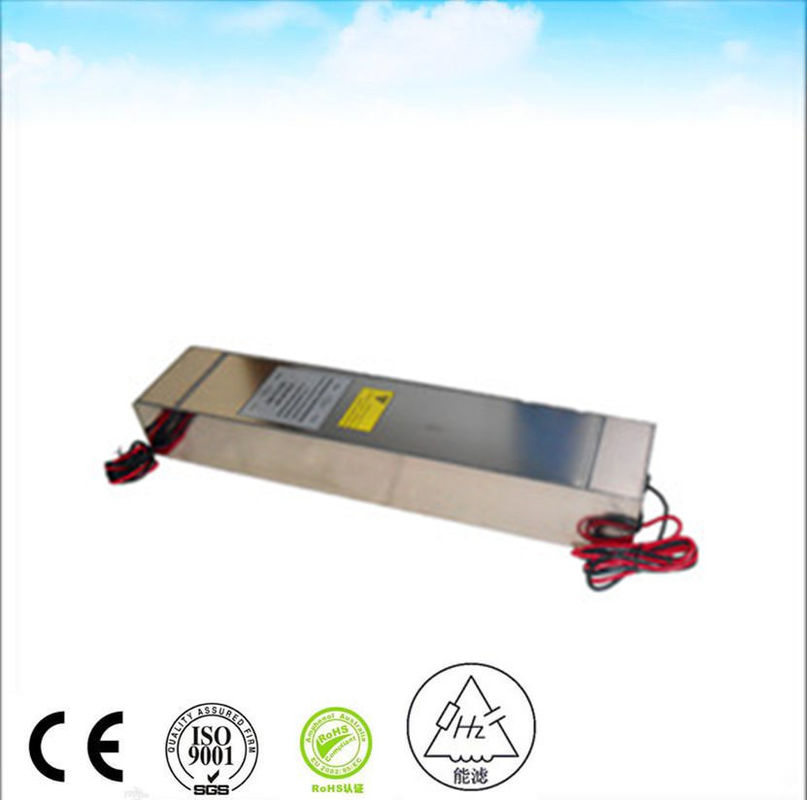

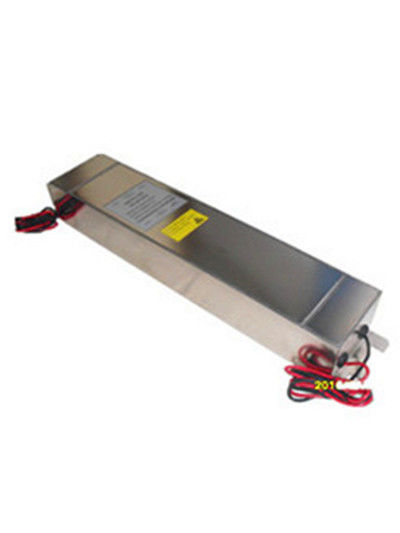

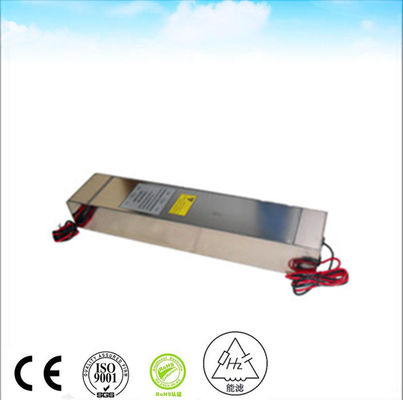

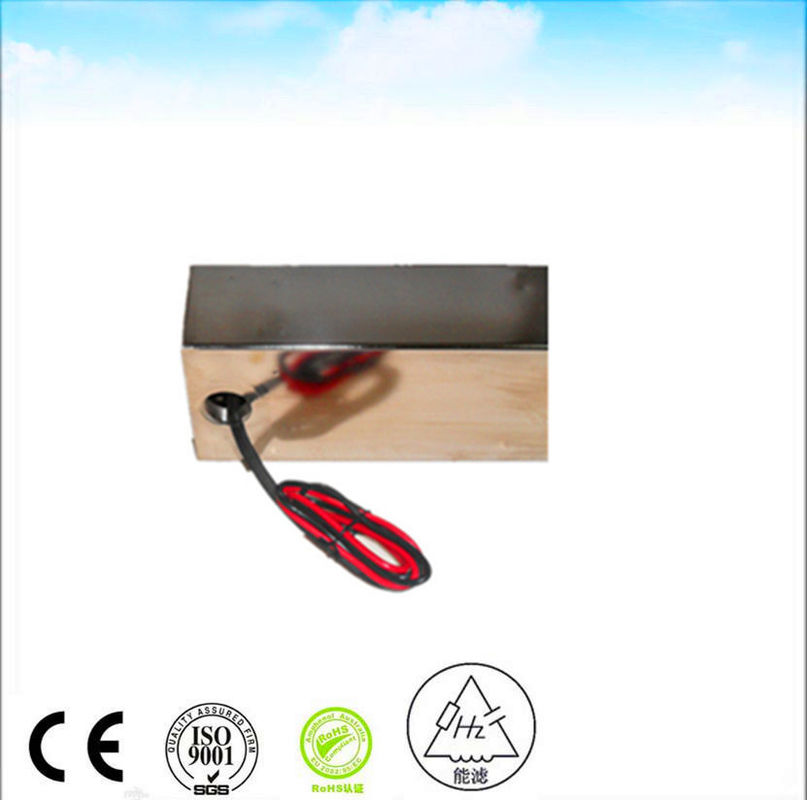

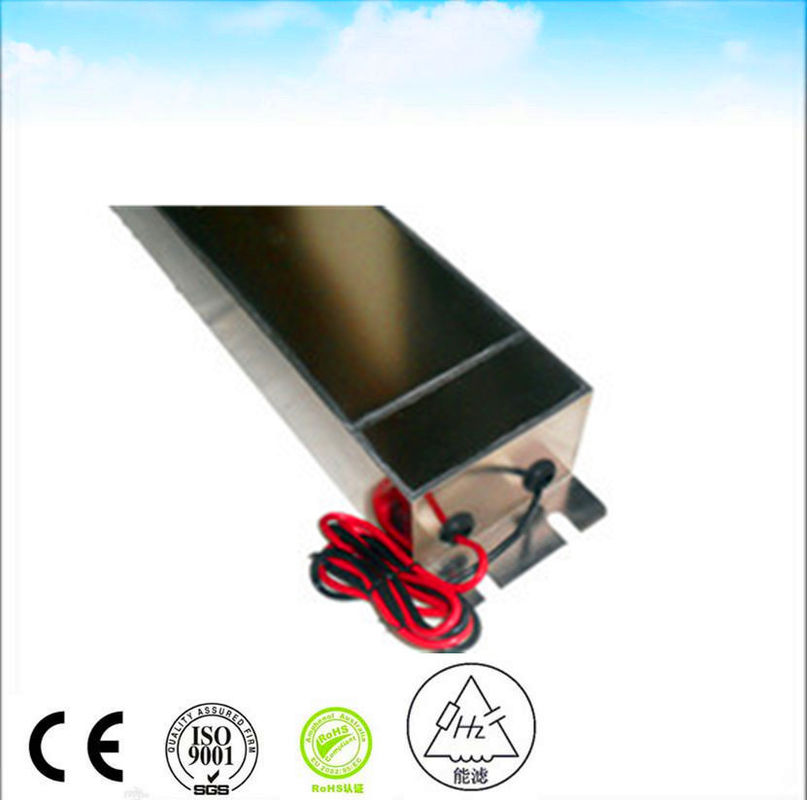

आरएफ शील्डिंग रूम के लिए 1P 220VAC 50/60 Hz16A ईएमआई पावर लाइन फिल्टर
विद्युत लाइन फिल्टर का चयन करते समय तीन मुख्य संकेतकों पर विचार किया जाना चाहिए: पहला वोल्टेज और वर्तमान है, अगला सम्मिलन हानि है, और अंत में यह आकार और संरचना है।चूंकि अंदर फिल्टर आमतौर पर बर्तन है, पर्यावरण मुख्य चिंता का विषय नहीं है।सभी पॉटिंग सामग्री और फिल्टर कैपेसिटर के तापमान विशेषताओं का पावर फिल्टर की पर्यावरणीय विशेषताओं पर कुछ प्रभाव पड़ता है.
|
प्रदर्शन डेटा |
|
वोल्टेज गिरावटः 1V से कम |
|
अधिभारः 15 मिनट के लिए नामित धारा का 140% |
|
हार्मोनिक विकृतिः 2% से कम @ पूर्ण नामित धारा |
|
रिसाव वर्तमानः≤0.2A@380/230VAC और 50Hz |
|
डायलेक्ट्रिक प्रतिरोधक वोल्टेजः 1000VDC (लाइन से लाइन) 1000VDC (लाइन से केस) |
|
डीसी इन्सुलेशन प्रतिरोधः MIL-STD-202 विधि 202 के अनुसार |
|
टर्मिनल शक्तिः MIL-STD-202 विधि 211 के अनुसार |
|
तापमान में वृद्धिः MIL-F-15733 के अनुसार |
|
परिरक्षण प्रभावशाली: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
जलवायु वर्गीकरणः 25/070/21 |
पावर लाइन फिल्टर आमतौर पर ट्रांजिस्टर जैसे सक्रिय घटकों के बिना प्रतिरोधकों, संधारित्रों और प्रेरकों से बने निष्क्रिय फिल्टर के रूप में डिज़ाइन किए जाते हैं।पावर पोर्ट पर ईएमआई की विशेषताओं के अनुसार, ईएमआई लाइन फ़िल्टर एक निष्क्रिय कम पास फ़िल्टर है, जो एसी को बिजली की आपूर्ति के लिए कम करने के बिना प्रसारित करता है और एसी के साथ आने वाले ईएमआई शोर को बहुत कम करता है। इस बीच,यह विद्युत उपकरण द्वारा उत्पन्न ईएमआई शोर को प्रभावी ढंग से दबाता है, ताकि वे अन्य इलेक्ट्रॉनिक उपकरणों में हस्तक्षेप करने के लिए एसी पावर ग्रिड में प्रवेश न कर सकें।
