ऑडियो के लिए 250vAc लाइन फ़िल्टर
,एसी लाइन ईएमआई फ़िल्टर डिज़ाइन
,50 ए एसी लाइन ईएमआई फ़िल्टर
-
प्रकारईएमआई फ़िल्टर
-
स्थानांतरण समारोहकम उत्तीर्ण
-
पैकेज प्रकारथ्रूट होल
-
नाममात्र केंद्र आवृत्ति50/60हर्ट्ज़
-
3dB बैंडविड्थ14 K
-
निविष्ट वस्तु का नुकसान100db
-
इनपुट प्रतिबाधा50ओम
-
स्टॉपबैंड क्षीणन100db
-
रेटेड वोल्टेज120/250 वीएसी
-
वर्तमान मूल्यांकित16ए 30ए
-
परिचालन आवृत्ति50/60हर्ट्ज़
-
आवेदनआरएफ परिरक्षण कक्ष
-
पत्तनशंघाई
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामnenglv
-
प्रमाणनCE RoHS
-
मॉडल संख्याएचजेड-2X50C5
-
न्यूनतम आदेश मात्रा>=1 टुकड़े
-
मूल्य$300.00
-
पैकेजिंग विवरणएक गत्ते का डिब्बा में 1 पीसी सकल वजन लगभग 20 किलो है
-
आपूर्ति की क्षमता100 टुकड़ा/टुकड़े प्रति सप्ताह

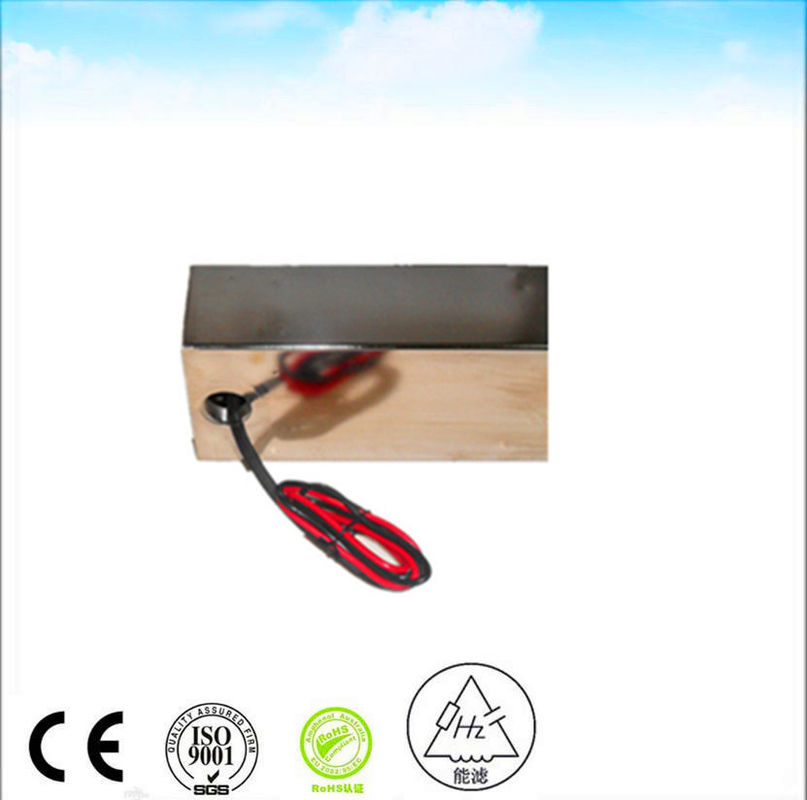

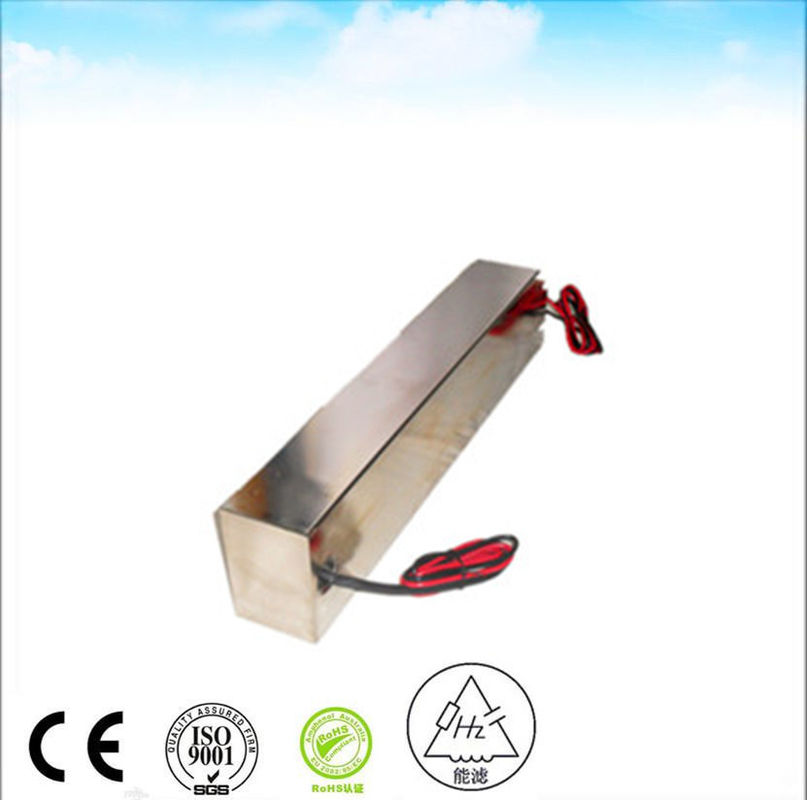

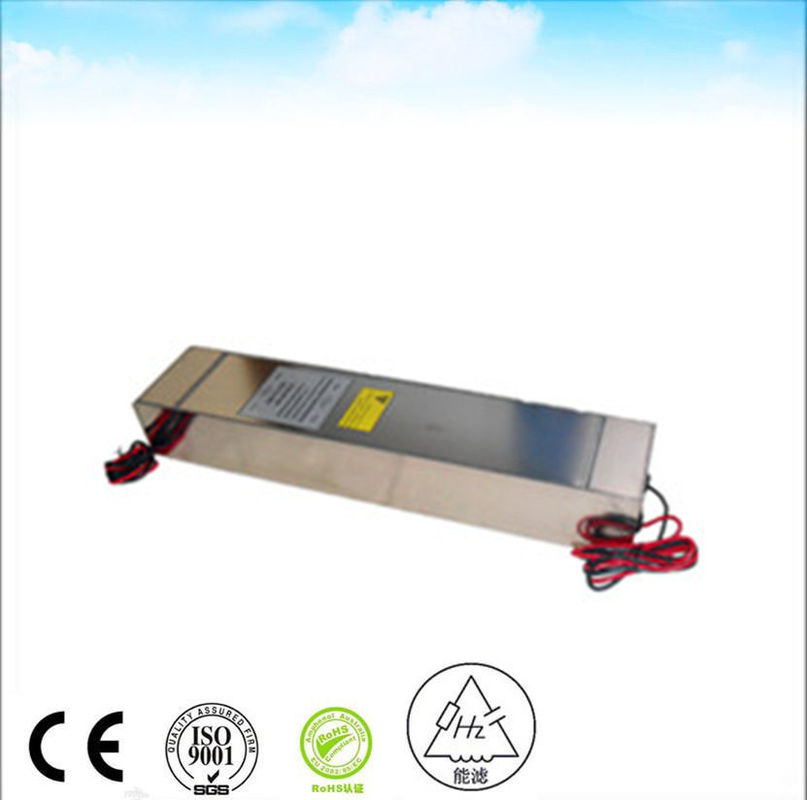

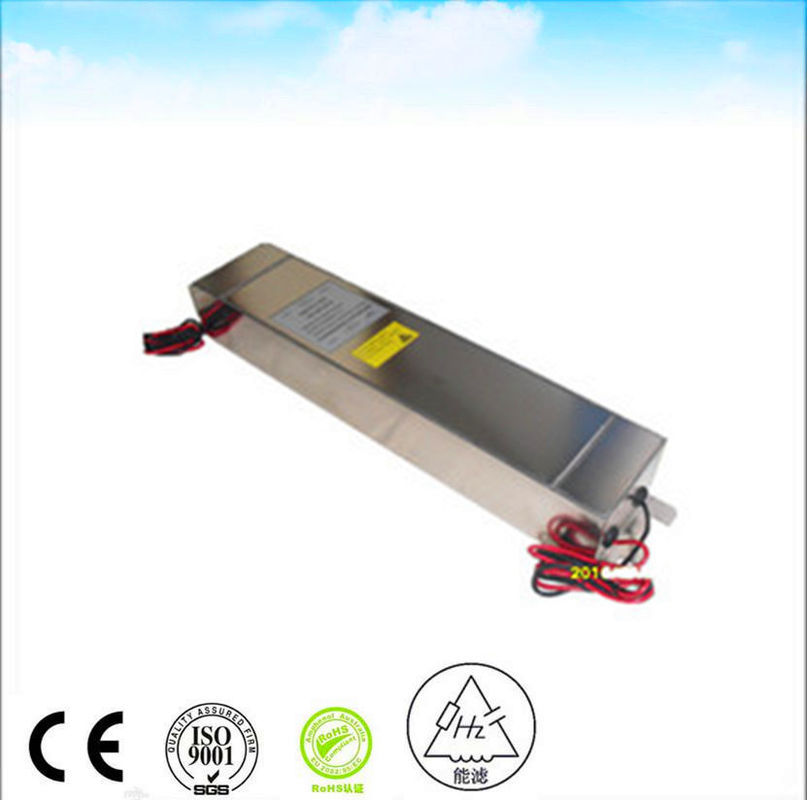

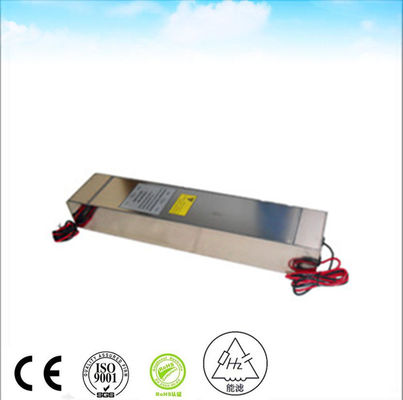

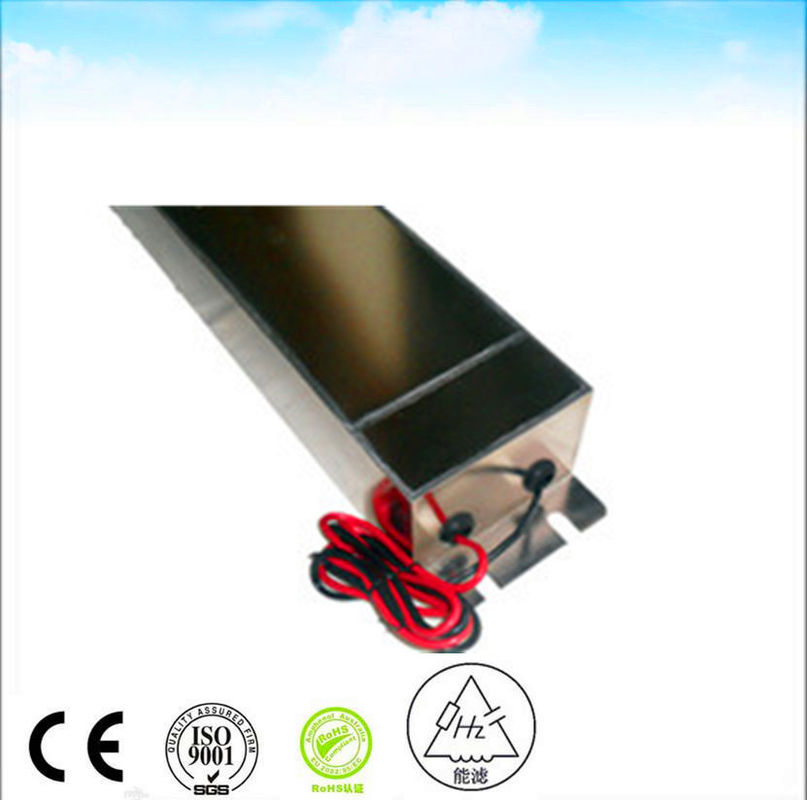

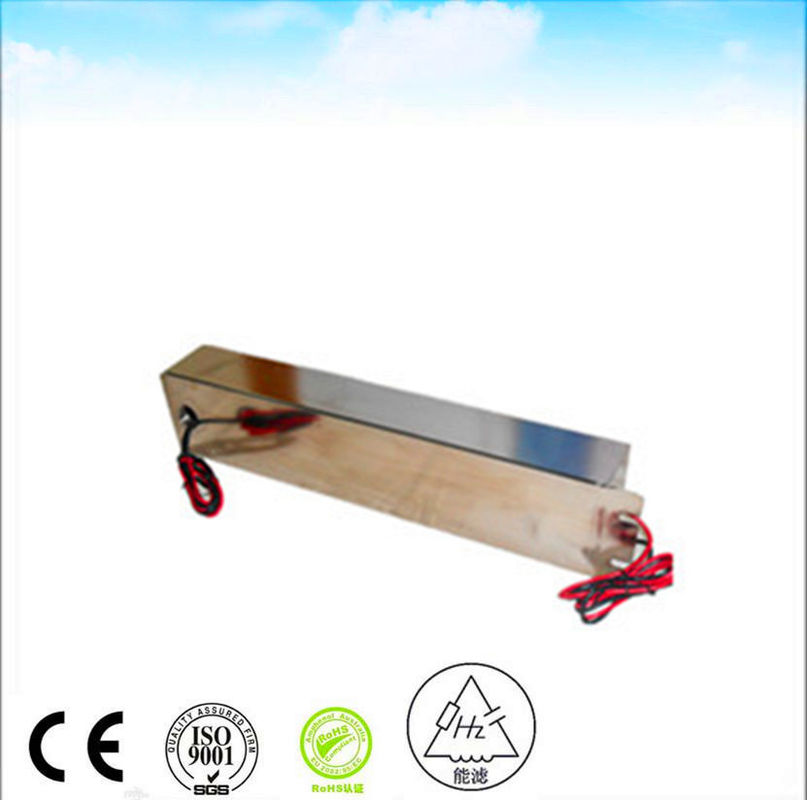

50 ए 250 वीएसी लाइन ईएमआई फिल्टर डिजाइन आरएफ शील्डिंग रूम के लिए
250VAC 50A ईएमआई पावर लाइन फिल्टर आरएफ परिरक्षण
ईएमआई फिल्टर माउंटिंग टिप्स
इनपुट पावर केबल सहित सिस्टम के अंदर के केबल और वायरिंग उच्च आवृत्ति शोर (10 ̊s MHz और ऊपर) के लिए एक एंटीना के रूप में कार्य कर सकते हैं जो उन्हें हवा के माध्यम से विकिरण करते हैं और साथ ही उन्हें पिक करते हैं।यह विकिरणित तथा उच्च आवृत्ति से होने वाले उत्सर्जन को कम करने के लिए एक गंभीर चुनौती हो सकती है।फ़िल्टर सर्किट द्वारा फ़िल्टर किए गए उच्च आवृत्ति (10 ̊s pf MHz और ऊपर) शोर को विकिरण मोड के माध्यम से दूसरी तरफ (केबल) वापस जोड़ा जा सकता है।यह फिल्टर की स्थापना काफी महत्वपूर्ण बनाता हैनिम्नलिखित ईएमआई फिल्टर स्थापना सिफारिशों को ध्यान में रखते हुए ईएमआई फिल्टर का उचित प्रदर्शन सुनिश्चित किया जा सकता हैः
- फ़िल्टर को ऐसी जगह पर लगाएं जहां सबसे कम केबल की आवश्यकता हो।
- जब लक्ष्य शोर शमन है, ईएमआई स्रोत के रूप में निकटतम संभव के रूप में फिल्टर माउंट, चाहे वह एक ड्राइव, निर्बाध बिजली स्रोत, इन्वर्टर या किसी अन्य घटक है। जितना दूर यह है,शोर फैलाने के लिए अधिक वायरिंग उपलब्ध है.
- ईएमआई अनुपालन के लिए, फ़िल्टर को पावर एंट्री पॉइंट (पीओई) के जितना संभव हो उतना करीब स्थापित करें।
- बॉलचेड फ़िल्टर को उचित परिरक्षण के साथ पावर एंट्री के बिंदु पर चेसिस पर लगाता है, जिससे अच्छा इनपुट-आउटपुट अलगाव होता है।
- यदि फाड़ना संभव नहीं है, तो फिल्टर इनपुट पर तारों/केबलों को यथासंभव छोटा रखें और यदि आवश्यक हो तो इनपुट केबलों को कवर करें।
- एमआईएल अनुप्रयोगों के लिए, सीधे फिल्टर बॉक्स पर स्थापित एमआईएल ग्रेड कनेक्टर का उपयोग करें और इसे चेसिस पर बुलचेड माउंट करें।
- शील्ड फिल्टर आउटपुट केबलिंग यदि यह सिस्टम के अंदर से शोर उठा रहा है।
| नामित वोल्टेज | 250 वीएसी | ||
| रेटेड करंट | 30 ए | ||
| परिचालन आवृत्ति | 50 60 Hz | ||
| वोल्टेज गिरावट | 1V से कम | ||
| अतिभार | 15 मिनट के लिए नामित धारा का 140% | ||
| हार्मोनिक विरूपण | 2% से कम @ पूर्ण रेटेड करंट | ||
| रिसाव वर्तमान | ≤0.2A@380/230VAC और 50Hz | ||
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 1000वीडीसी (लाइन से लाइन) 1000वीडीसी (लाइन से केस) | ||
| डीसी इन्सुलेशन प्रतिरोध | MIL-STD-202 विधि 202 के अनुसार | ||
| टर्मिनल शक्ति | MIL-STD-202 विधि 211 के अनुसार | ||
| तापमान में वृद्धि | MIL-F-15733 के अनुसार | ||
| सम्मिलन हानि | ≥100dB@14K-40GHz MIL-STD-220A के अनुसार, लोड की स्थिति में | ||
| जलवायु वर्गीकरण | 25/070/21 | ||
