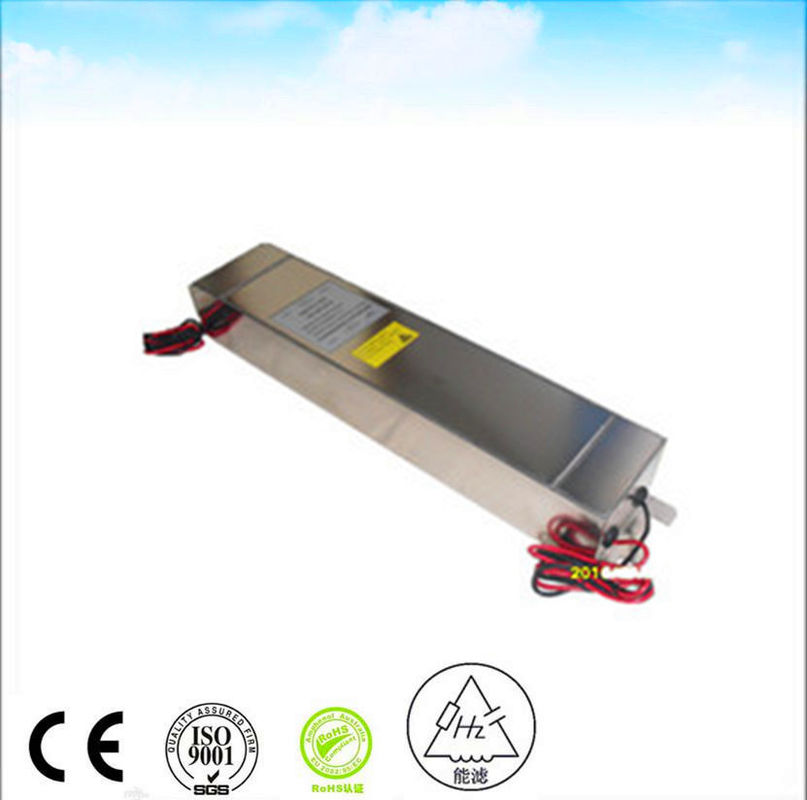

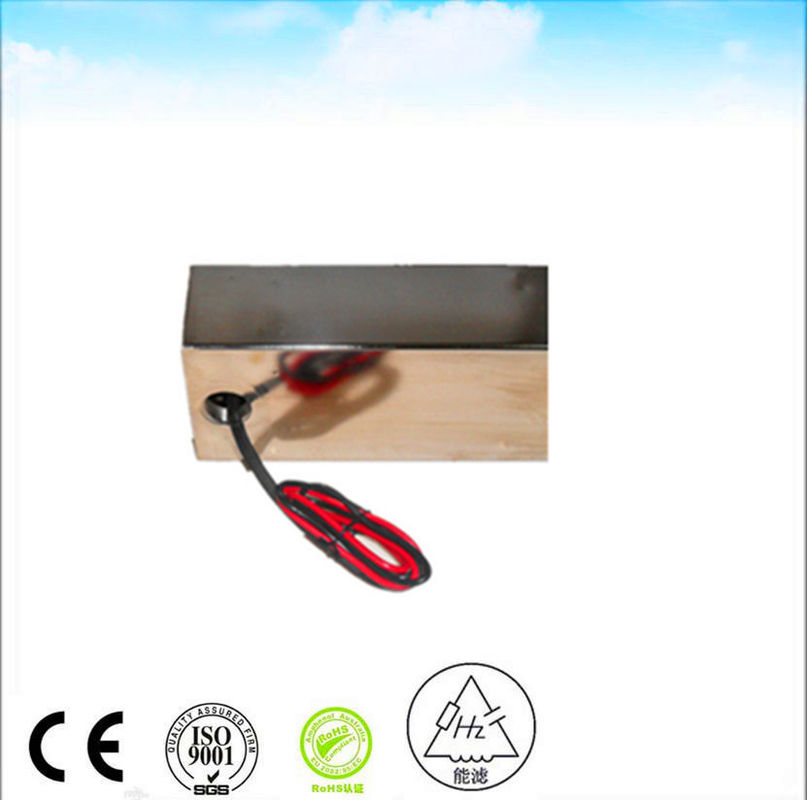

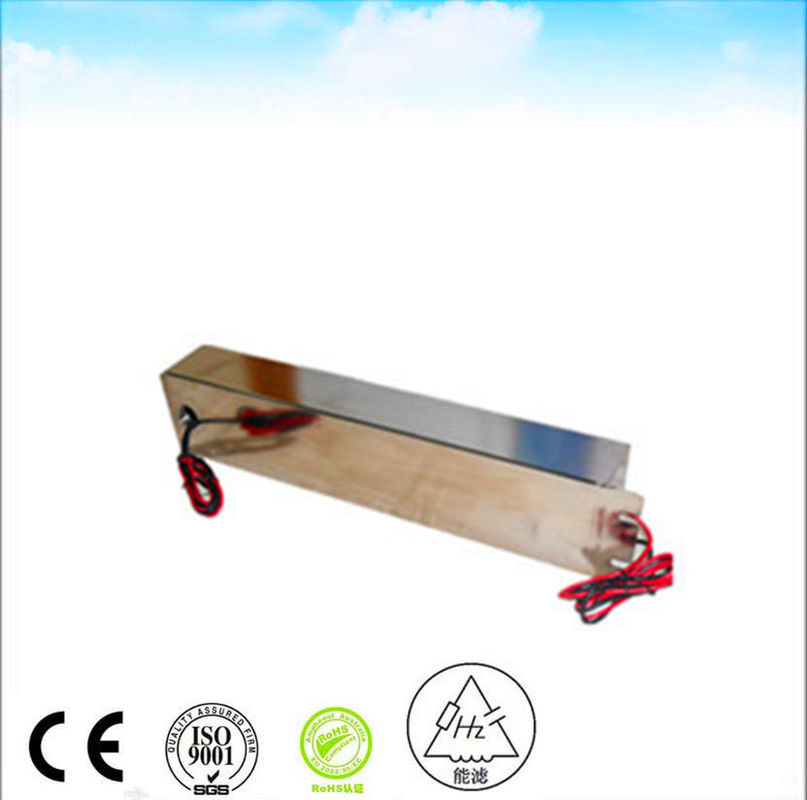

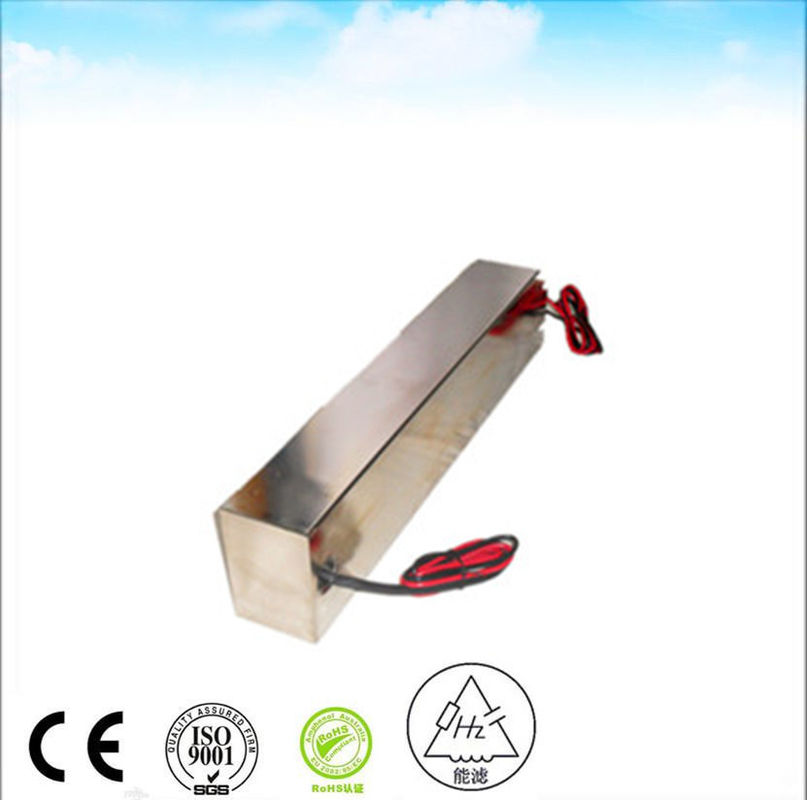

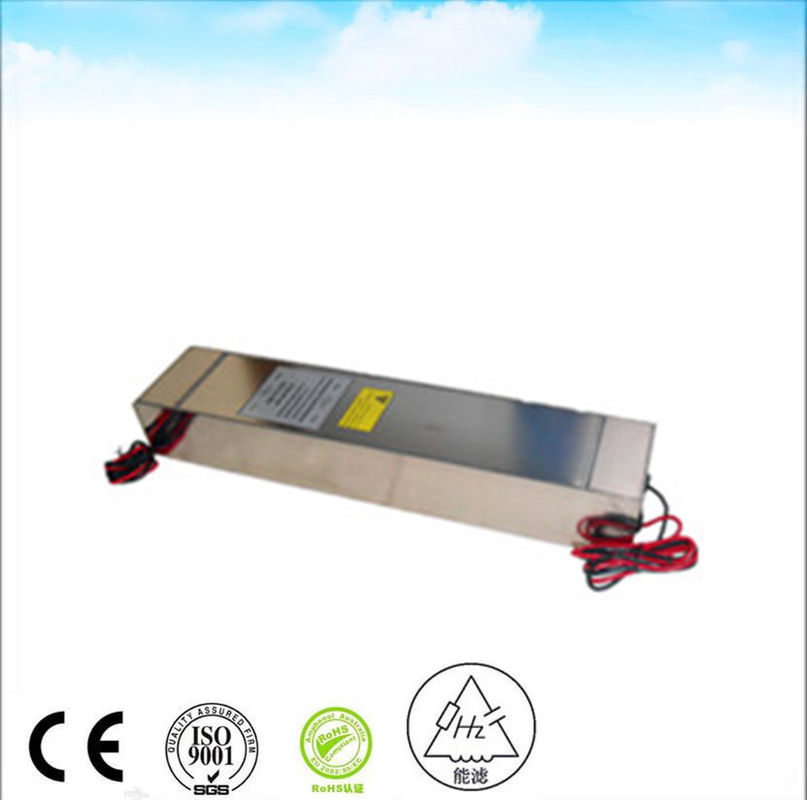

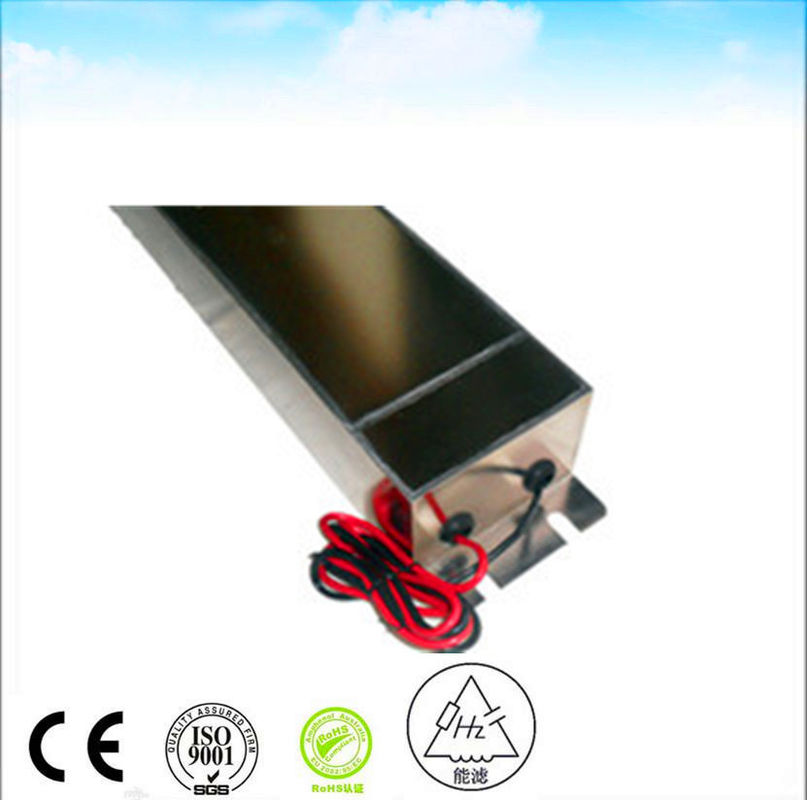

50A 120 250V एसी डीसी ईएमआई पावर लाइन फिल्टर एसी नॉइज़ फिल्टर ईएमसी लाइन फिल्टर आरएफ शील्डिंग रूम ईएमसी एनोइक चैंबर
-
प्रमुखता देना
50A एसी डीसी ईएमआई फ़िल्टर
,250V एसी डीसी ईएमआई फ़िल्टर
,एसी 1000VDC ईएमआई फ़िल्टर
-
प्रकारईएमआई फ़िल्टर
-
स्थानांतरण समारोहकम उत्तीर्ण
-
पैकेज प्रकारथ्रूट होल
-
नाममात्र केंद्र आवृत्ति50/60हर्ट्ज़
-
3dB बैंडविड्थ14 K
-
निविष्ट वस्तु का नुकसान100db
-
इनपुट प्रतिबाधा50ओम
-
स्टॉपबैंड क्षीणन100db
-
रेटेड वोल्टेज120/250 वीएसी
-
वर्तमान मूल्यांकित16ए 30ए
-
परिचालन आवृत्ति50/60हर्ट्ज़
-
आवेदनआरएफ परिरक्षण कक्ष
-
पत्तनशंघाई
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामnenglv
-
प्रमाणनce
-
मॉडल संख्याएचजेड-2X50C5
-
न्यूनतम आदेश मात्रा>=1 टुकड़े
-
मूल्य$300.00
-
पैकेजिंग विवरणएक गत्ते का डिब्बा में 1 पीसी सकल वजन लगभग 20 किलो है
-
आपूर्ति की क्षमता100 टुकड़ा/टुकड़े प्रति सप्ताह
50A 120 250V एसी डीसी ईएमआई पावर लाइन फिल्टर एसी नॉइज़ फिल्टर ईएमसी लाइन फिल्टर आरएफ शील्डिंग रूम ईएमसी एनोइक चैंबर
250VAC 50A ईएमआई पावर लाइन फ़िल्टर अनेकोइक चैंबर
| रेटेड वोल्टेज | 250 वीएसी | ||
| रेटेड करंट | 30 ए | ||
| ऑपरेशनल फ्रीक्वेंसी | 50 60 हर्ट्ज | ||
| वोल्टेज ड्रॉप | 1V से कम | ||
| ओवरलोड | रेटेड करंट का 140% 15 मिनट के लिए | ||
| हार्मोनिक डिस्टॉर्शन | 2% से कम @ फुल रेटेड करंट | ||
| लीकेज करंट | ≤0.2A@380/230VAC और 50Hz | ||
| डाइलेक्ट्रिक विदस्टैंडिंग वोल्टेज | 1000VDC (लाइन से लाइन) 1000VDC (लाइन से केस) | ||
| डीसी इंसुलेशन रेजिस्टेंस | MIL-STD-202 मेथड 202 के अनुसार | ||
| टर्मिनल स्ट्रेंथ | MIL-STD-202 मेथड 211 के अनुसार | ||
| तापमान वृद्धि | MIL-F-15733 के अनुसार | ||
| इंसर्शन लॉस | ≥100dB@14K-40GHz MIL-STD-220A के अनुसार, लोड कंडीशन के तहत | ||
| क्लाइमेटिक क्लासिफिकेशन | 25/070/21 | ||
फ़िल्टर वायरिंग / कनेक्शन टिप्स
ईएमआई फ़िल्टरिंग दोनों तरह से काम करती है। यह पावर लाइन पर आने वाले शोर को रोकता है और सिस्टम के अंदर उत्पन्न होने वाले शोर को बाहर जाने से रोकता है। चूंकि शोर मुख्य रूप से पावर लाइनों पर यात्रा करता है और अक्सर उनसे विकीर्ण होता है, इसलिए ईएमआई फ़िल्टर इंस्टॉलेशन प्रक्रिया में फ़िल्टर वायरिंग/कनेक्शन महत्वपूर्ण हो जाता है। वायरिंग की सर्वोत्तम प्रथाओं को ध्यान में रखने से संभावित ईएमआई समस्याओं को कम करने में मदद मिल सकती है।
- पावर और कंट्रोल वायरिंग को अलग रखने का लक्ष्य रखें। सुनिश्चित करें कि पावर और कंट्रोल तार समानांतर न चलें। यदि केबल को पार करना आवश्यक हो, तो सुनिश्चित करें कि केबल समकोण पर या यथासंभव समकोण के करीब पार करें।
- कंडक्टरों को पैनल के जितना संभव हो उतना करीब रूट करें।
- सुनिश्चित करें कि फ़िल्टर इनपुट और आउटपुट कंडक्टर अलग हों।
- इनपुट और आउटपुट लीड को अलग रखें।
- यदि आवश्यक हो तो शील्डेड वायरिंग का उपयोग करें, खासकर उस तरफ जो विकीर्ण शोर से सुरक्षित रहने की आवश्यकता है।
- सुनिश्चित करें कि शील्डेड केबलों की शील्ड दोनों सिरों पर समाप्त हो।
- हमारी तकनीकी टीम के पास ईएमआई फ़िल्टर डिजाइन करने का 10 साल से अधिक का अनुभव है। हम यूएल वीडीई सीएसए सीई सीक्यूसी आदि सुरक्षा मानकों को अच्छी तरह जानते हैं।
- हमारी तकनीकी सेवा टीम कई तरह के परीक्षण मानकों को सीखती है जैसे औद्योगिक अनुप्रयोग (फ्रीक्वेंसी इन्वर्टर ड्राइव के लिए IEC61800-3, लिफ्ट के लिए EN12015, ISM डिवाइस के लिए EN55011 आदि) और सैन्य अनुप्रयोग (GJB151A GJB152A आदि)। हम ईएमआई समस्या को जल्दी, प्रभावी ढंग से और कम लागत पर हल कर सकते हैं।
- हमारे परीक्षण उपकरण: एलसीआर डिजिटल ब्रिज/वोल्टेज प्रूफ टेस्टर/इंसुलेशन रेजिस्टेंस टेस्टर/स्पेक्ट्रम एनालाइजर/इंडक्टर टेस्टर/स्टैंडर्ड सिग्नल सोर्स/शील्ड रूम/इंटरफेरेंस इंटेंसिटी टेस्टर आदि
- हमारा उत्पाद: सामान्य प्रयोजन के लिए ईएमआई फ़िल्टर/फ्रीक्वेंसी इन्वर्टर के लिए ईएमआई फ़िल्टर/शील्डिंग सुविधा के लिए ईएमआई फ़िल्टर/सैन्य अनुप्रयोग के लिए ईएमआई फ़िल्टर
- हमारा लाभ: उच्च गुणवत्ता/उच्च लागत-प्रभावी/कम लीड टाइम
- हमारी सेवा: सभी उत्पादों पर दो साल की गारंटी है
- हमारे मुख्य ग्राहक: फ्रीक्वेंसी इन्वर्टर ड्राइव और सर्वो ड्राइव सिस्टम/एमआरआई शील्डिंग सिस्टम/सौर इन्वर्टर सिस्टम/रेल ट्रांजिट सिस्टम आदि
